Коммутатор зажигания Delta TTG AMG-3

Коммутатор зажигания Delta TTG AMG-3 предназначен для системы зажигания Delta. Он управляет импульсом, от которого зависит образование искры на свече в нужный момент. Исправная работа коммутатора необходима для запуска двигателя и устойчивого зажигания во время движения. Деталь заменяют при подтверждённой неисправности электронного блока, повреждении корпуса или разъёма, которое мешает надёжному подключению.

Корпус и подключение

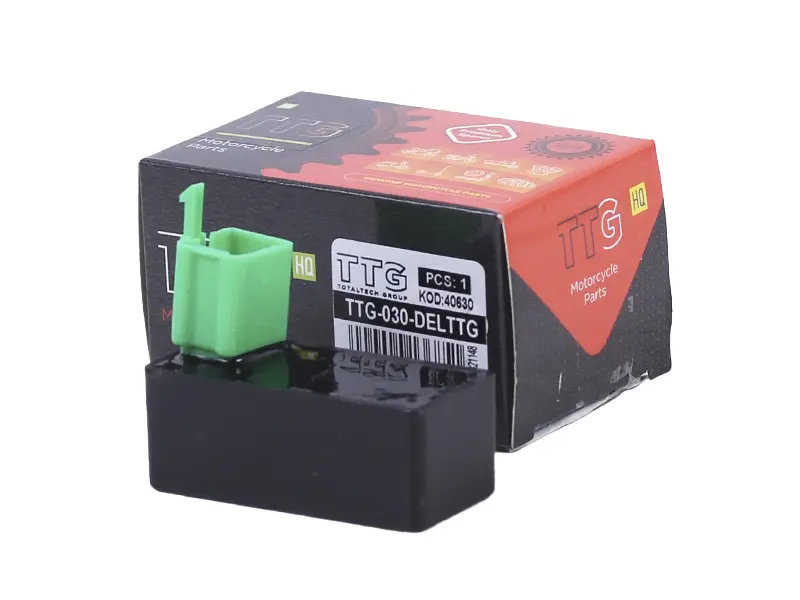

Блок имеет чёрный прямоугольный корпус и зелёный разъём, расположенный сверху. При подборе такая форма помогает сравнить деталь со снятым коммутатором, но одного совпадения цвета и очертаний недостаточно. Разъём должен соответствовать ответной колодке проводки по форме, расположению контактов и фиксатору. Соединение собирают без перекоса и усилия: подгибание контактов ради подключения может привести к плохому контакту и перебоям зажигания.

Когда проверяют коммутатор

Поводом для проверки служат отсутствие искры, затруднённый запуск, внезапное прекращение работы двигателя или перебои после прогрева. Эти признаки не указывают только на коммутатор: похожее поведение бывает при неисправной свече, повреждённом колпачке, нарушении соединений и проблемах с катушкой зажигания. Замена блока имеет смысл после проверки связанных с ним соединений и исключения других причин. Особенно внимательно осматривают следы влаги, окисление контактов и надломы проводов у колодки.

Что сверить со снятой деталью

Сопоставьте обозначение старого блока, его схему подключения и требования системы зажигания. Проверьте количество и расположение контактов, назначение каждого вывода, форму направляющих и способ крепления. Также нужно учитывать тип питания коммутатора: одинаковые снаружи разъёмы сами по себе не подтверждают электрическую совместимость. Корпус должен помещаться в штатном месте, а проводка — подходить к нему без натяжения и резких перегибов.

Ошибка в распиновке или выборе типа питания может оставить двигатель без искры и привести к повреждению компонентов зажигания. Не переносите провода между гнёздами колодки наугад и не выбирайте блок только по названию техники. Если ранее проводку переделывали, ориентируйтесь на фактическую схему соединений и обозначения установленного оборудования. Это особенно существенно при замене блока, который уже отличается от первоначально установленного.

Замена и проверка

Работайте при выключенном зажигании; если на технике есть аккумулятор, отключите его согласно руководству по обслуживанию. До снятия отметьте положение разъёма и прокладку проводов. Освободите фиксатор и разъедините колодку, удерживая её за корпус, а не за провода. Осмотрите ответные контакты и штатное крепление: повреждённая колодка или ослабленный держатель требуют устранения дефекта вместе с заменой блока.

Установите коммутатор на штатное место, закрепите его и полностью соедините разъём. Провода не должны касаться горячих частей двигателя, попадать под крепёж или натягиваться при движении. После подключения проверьте запуск, устойчивость работы и отсутствие перебоев после прогрева. Если симптом сохранился, продолжите диагностику системы зажигания: последовательная замена исправных блоков не устраняет причину неисправности проводки или соседних компонентов.
