Блок кнопок руля правый Delta, хром, TTG AMG-2

Правый блок кнопок руля Delta, хром, TTG AMG-2 предназначен для замены правого блока управления на руле. Такой узел позволяет пользоваться органами управления, расположенными рядом с рукояткой. При подборе важны не только сторона установки и внешний вид корпуса: крепление, расположение проводов и соединения должны соответствовать снятой детали.

Конструкция и причины замены

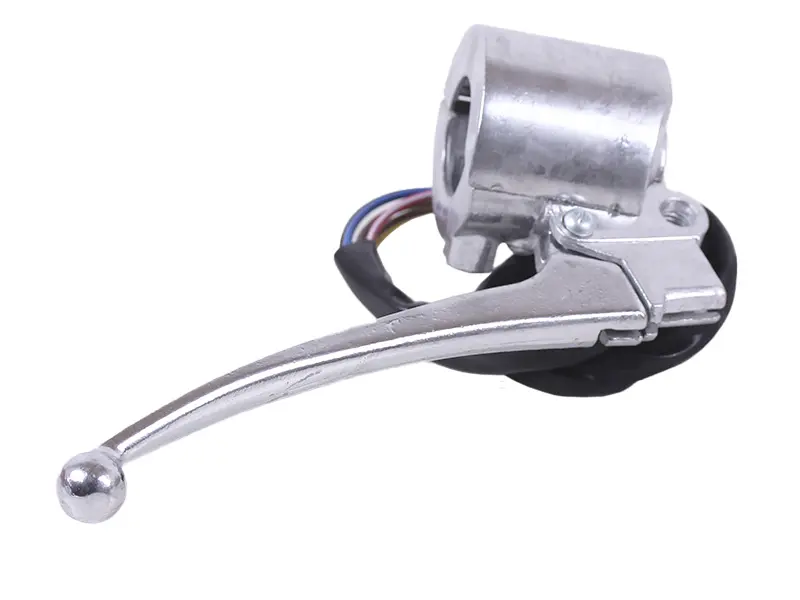

Исполнение — хром. У корпуса есть круглое посадочное отверстие, сбоку расположен длинный изогнутый рычаг с шарообразным концом. От корпуса отходит пучок проводов, часть которого закрыта общей оболочкой. При сравнении деталей учитывайте весь узел: форму корпуса, положение рычага и направление выхода проводки. Отличия в этих местах могут помешать закрепить блок или удобно расположить его рядом с рукояткой.

Поводом для замены блока могут стать трещины крепления после падения, повреждённые провода у выхода из корпуса, заедание органов управления или нестабильное срабатывание контактов. Люфт рычага, деформация и повреждение его шарнира также требуют внимания. Если неисправность проявляется лишь при повороте руля, стоит проверить натяжение проводов и состояние соединений: причина может находиться за пределами корпуса.

Что сверить со снятой деталью

Сравните посадку на руле, способ крепления и расположение крепёжных отверстий. Корпус должен занимать своё место без перекоса и не мешать соседним органам управления. Отдельно проверьте длину и изгиб рычага, положение шарнира и способ соединения с приводом. Ошибка в геометрии способна ограничить ход рычага или сделать его неудобным для руки.

По проводке сопоставьте количество проводов, длину свободного участка, форму разъёма и расположение контактов. Совпадение цвета изоляции само по себе не подтверждает одинаковое назначение проводов. Назначение кнопок и переключателей, их положения и схема подключения должны совпадать со штатным блоком. Несоответствие контактов может привести к неверной работе подключённых устройств.

Установка и проверка

Перед снятием отключите питание техники и зафиксируйте расположение блока, прокладку проводов и подключение разъёмов. Освободите проводку из держателей, разъедините соединения, затем снимите крепление. Если к рычагу подведён механический привод, отсоединяйте его по порядку, предусмотренному для техники. Не тяните за провода и не используйте их как опору при снятии корпуса.

Одновременно осмотрите крепёж, ответные контакты, изоляцию рядом с рулём и детали соединения рычага с приводом. Повреждённые соединения нужно устранить, иначе замена блока не решит проблему. Установите корпус без перекоса, затяните крепление по требованиям техники и уложите провода так, чтобы их не зажимало и не натягивало при повороте руля.

После сборки проверьте свободное движение рычага, отсутствие помех возле рукоятки и надёжность фиксации корпуса. Поверните руль в обе стороны до упора, затем проверьте работу каждого органа управления на неподвижной технике. Заедание, натянутые провода и неправильное срабатывание — повод проверить подбор и подключение до начала поездки.
