Блок кнопок руля левый Delta, хром, TTG AMG-3

Левый блок кнопок руля Delta, хром, TTG AMG-3 объединяет органы переключения и рычаг в одном корпусе. Он устанавливается у левой рукоятки, чтобы управлять подключёнными функциями, не перенося руку к отдельным выключателям. Хромированное исполнение подходит для замены блока с такой же отделкой. При подборе учитывают не только внешний вид, но и крепление, расположение органов управления и подключение проводов.

Конструкция и причины замены

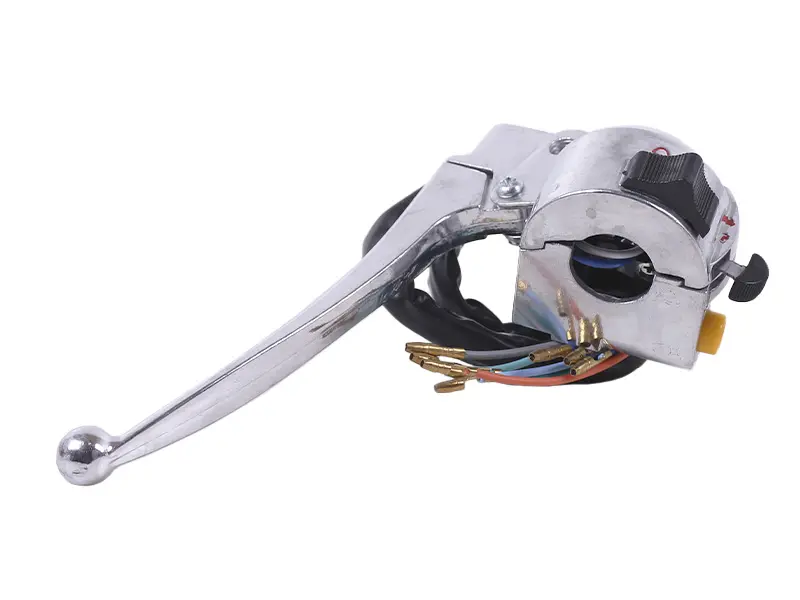

Блок имеет разъёмный корпус с круглым посадочным отверстием, длинный изогнутый рычаг с шаровидным концом, переключатели и выходящий из корпуса жгут. На концах отдельных проводов находятся контактные наконечники. Такое подключение требует сверки каждого вывода: одинаковые цвета проводов у старой и новой детали сами по себе не означают одинаковое назначение контактов.

Замену рассматривают, когда корпус треснул или перестал надёжно держаться на руле, кнопки заедают, переключатель не удерживает выбранное положение либо подключённая функция срабатывает через раз. Причиной могут быть износ механизма, загрязнение контактов, влага или повреждение после падения. Отдельно оценивают рычаг: изгиб, трещины и заметный люфт мешают нормальному ходу. Если неисправность проявляется при повороте руля, стоит проверить также жгут и соединения — обрыв провода за пределами блока его замена не устранит.

Что сверить со снятым блоком

Сопоставьте посадку корпуса на руле, положение крепёжных винтов и расстояние до рукоятки. Рычаг должен оставлять место для пальцев и проходить весь необходимый ход без упора в соседние детали. Проверьте форму рычага, расположение его оси и присоединение привода, который он приводит в действие. Несовпадение этих мест может помешать установке или изменить ход управления, даже если корпус удаётся закрепить.

По электрической части сравните число проводов, форму наконечников, длину жгута, положения переключателей и назначение выводов по схеме техники. Убедитесь, что кнопки соответствуют нужным функциям. Проверять только количество контактов недостаточно: при иной распиновке управление может работать неправильно. Жгут должен доходить до штатных соединений без натяжения и без необходимости укладывать его возле острых кромок.

Установка и проверка

Работу начинают с отключения питания. До разъединения проводов обозначьте их подключение и запомните прокладку жгута. Освободите крепление старого блока и соединение рычага с приводом. Новый корпус сначала установите без окончательной затяжки, выберите удобный угол и проверьте зазор у рукоятки. Крепёж затягивают равномерно, без перекоса половин корпуса и чрезмерного усилия.

При замене осмотрите ответные контакты, изоляцию проводов, крепёж и шарнир рычага. Если к рычагу подходит трос, проверьте его наконечник и оболочку; повреждённый трос или разболтанное соединение оставят люфт и после установки блока. Закрепите проводку так, чтобы её не зажимало корпусом и не натягивало при поворотах руля. Затем восстановите питание, проверьте каждое положение переключателей, нажатие кнопок и свободный возврат рычага. Корпус не должен проворачиваться, а органы управления — задевать соседние детали.
