Коленвал для мотоблока 195N (12Hp) в сборе с шестернёй ZUBR original AMG-2

Коленвал ZUBR original AMG-2 предназначен для двигателя мотоблока 195N (12Hp — 12 л. с.). Он принимает усилие от поршня через шатун и превращает его возвратно-поступательное движение во вращение. От состояния шеек вала и его опор зависят плавность работы двигателя, нормальная работа шатунного соединения и передача нагрузки. Деталь нужна при ремонте, когда повреждения старого вала уже не позволяют восстановить исправную посадку сопряжённых деталей.

Конструкция и состав

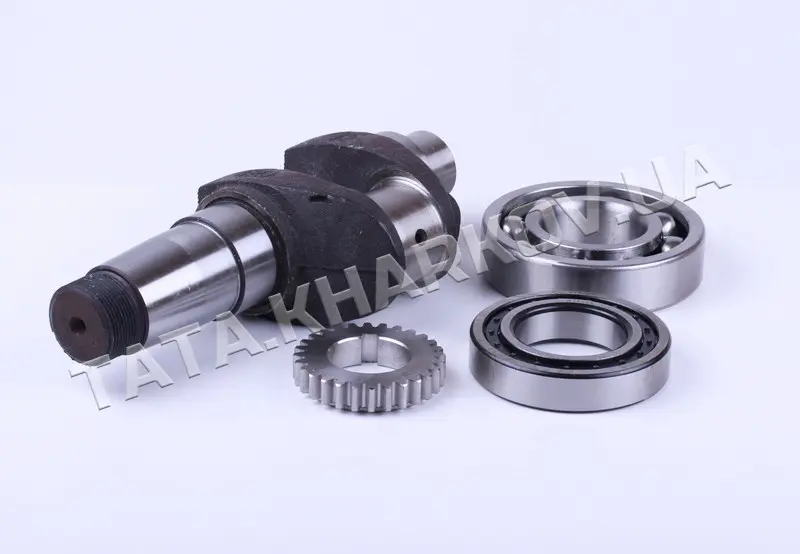

Коленчатый вал поставляется в сборе с шестернёй. У вала есть смещённая относительно оси вращения шатунная шейка, щёки с противовесами и ступенчатые посадочные участки. На одном конце выполнена наружная резьба. Противовесы участвуют в уравновешивании движущихся деталей, подшипники служат опорами вращения, а шестерня работает в зацеплении с сопряжённой передачей двигателя.

Когда требуется замена

Повод проверить коленвал — стук в нижней части двигателя, повышенная вибрация, ощутимый люфт или следы заклинивания. После разборки обращают внимание на задиры и выработку шеек, повреждения резьбы, трещины и разбитые посадочные места. Такие дефекты могут появиться после работы с недостаточной смазкой, попадания загрязнений или разрушения подшипника. Одного шума недостаточно для вывода: нужно отдельно проверить состояние вала, опор и шатунного соединения.

Что сверить при подборе

Сопоставьте снятый коленвал с заменой по общей длине, расположению и диаметрам посадочных участков, форме концов и резьбе. Проверьте положение шатунной шейки и расстояния между опорными поверхностями. Совпадение мощности двигателя само по себе не определяет пригодность детали: вал должен соответствовать картеру и сопряжённым деталям по геометрии.

Для подшипников сверяют маркировку, посадочные диаметры и ширину. Для шестерни — число зубьев, ширину венца, отверстие, способ фиксации и положение относительно соседних деталей. Также проверьте сопряжение с шатуном. Ошибка в посадке может вызвать люфт, перекос или зажатие при сборке; несовпадение шестерни нарушает зацепление и ускоряет износ передачи. Сравнение этих мест полезнее подбора только по общему виду вала.

Особенности установки

Замена требует разборки двигателя и доступа к опорам коленвала. До установки очищают посадочные места и масляные проходы, проверяют картер, шатунное соединение, уплотнения и ответную шестерню. Изношенные сопряжённые детали заменяют: повреждённая опора или шатун способны быстро испортить новый вал. Состояние уплотнений особенно важно, если на старом валу были следы течи.

Подшипники устанавливают подходящей оправкой, передавая усилие на кольцо с натягом, без ударов через тела качения. Шестерню монтируют с соблюдением положения и меток, предусмотренных конструкцией двигателя. Зазоры, осевую фиксацию и затяжку крепежа проверяют по руководству двигателя. После сборки вал должен проворачиваться без заеданий; тугой ход требует проверки посадок и положения деталей до запуска.
