Прокладка головки цилиндра мотоблока 195N (12Hp) (ZUBR) AMG

Прокладка головки цилиндра для мотоблока 195N (12Hp) (ZUBR) устанавливается в стыке головки и цилиндра. Она уплотняет соединение и препятствует выходу газов из камеры сгорания через плоскость разъёма. От состояния этого уплотнения зависит сохранение компрессии: даже небольшой прогар может затруднить запуск и нарушить работу двигателя.

Конструкция и назначение

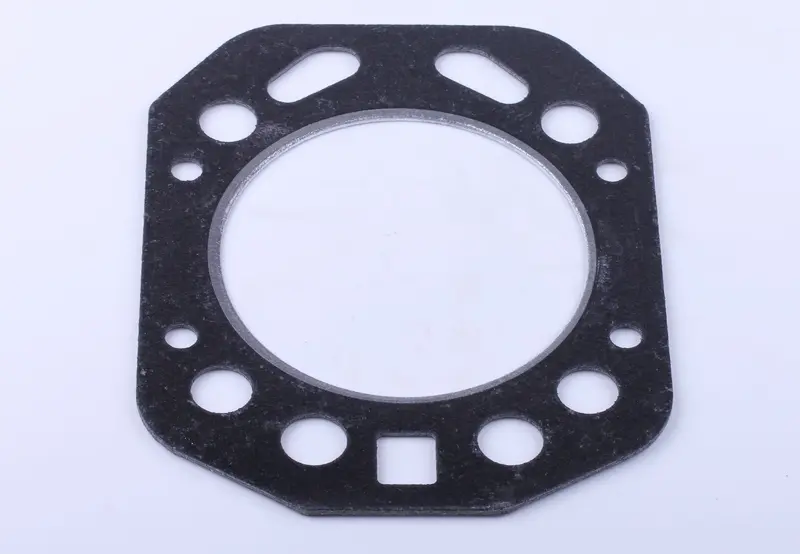

Прокладка имеет большое центральное отверстие с отдельной окантовкой по внутреннему краю. По периметру расположены круглые и фигурные отверстия. При сборке они должны совпасть с крепежом и соответствующими проходами на сопрягаемых поверхностях. Наружный контур и расположение вырезов задают положение детали между головкой и цилиндром.

Уплотнение работает под прижимом головки, при высокой температуре и переменном давлении. Для плотного соединения нужны не только целая прокладка, но и чистые, ровные привалочные поверхности. Перекос, остатки старого уплотнения или повреждение плоскости мешают равномерному прижиму и могут привести к повторному прорыву газов.

Когда требуется замена

Повод проверить прокладку — следы сажи у стыка головки, характерное просекание газов, снижение компрессии или ухудшение запуска. После разборки на неисправном уплотнении могут обнаружиться прогар, разрыв, повреждённая окантовка либо участок с выраженным неравномерным обжатием. Такие признаки помогают найти место негерметичности, но потеря мощности сама по себе ещё не определяет причину неисправности.

При снятии головки планируют установку новой прокладки: уже обжатая деталь может не обеспечить плотность при повторной сборке. Если прежнее уплотнение прогорело, одновременно проверяют плоскости головки и цилиндра, состояние резьбы и крепежа. Без устранения причины повреждения одна замена прокладки может дать лишь временный результат.

Что сверить при подборе

• Обозначение двигателя на технике и применяемость детали к конкретному мотору.
• Наружный контур, форму и положение всех отверстий относительно снятой прокладки.
• Размер центрального отверстия и его положение относительно цилиндра.
• Требуемую толщину по документации двигателя; обжатая старая прокладка служит лишь дополнительным ориентиром.

Совпадения только внешнего очертания недостаточно. Смещённый вырез способен перекрыть проход, а неверное центральное отверстие — нарушить уплотнение вокруг цилиндра. Отверстия не следует растачивать или прорезать для подгонки: если деталь не ложится на своё место свободно и точно, подбор нужно пересмотреть.

Особенности установки

Работу выполняют на остывшем двигателе. После снятия головки аккуратно удаляют остатки прежней прокладки, не царапая поверхности и не допуская попадания частиц в цилиндр и каналы. Затем проверяют плоскости и размещают новое уплотнение в правильной ориентации. Герметик применяют только при прямом указании в инструкции двигателя: лишний состав может попасть в отверстия.

Головку устанавливают без смещения прокладки, а крепёж затягивают поэтапно, в последовательности и с моментом, указанными изготовителем двигателя. Произвольное усиление затяжки не исправляет дефект плоскости и может повредить крепление. После сборки проверяют герметичность стыка; необходимость повторной протяжки определяют по инструкции к мотору.
