Прокладки редуктора КПП, набор 5 шт. AMG-3

Набор прокладок редуктора КПП AMG-3 предназначен для уплотнения разъёмных соединений при сборке после ремонта или устранении течи. КПП — коробка переключения передач. Прокладки размещают между сопрягаемыми поверхностями корпуса и крышек: при затяжке крепежа они помогают удерживать смазку внутри. От состояния этих соединений зависит герметичность редуктора, поэтому повреждённую или сильно обжатую прокладку меняют при разборке.

Что входит в набор

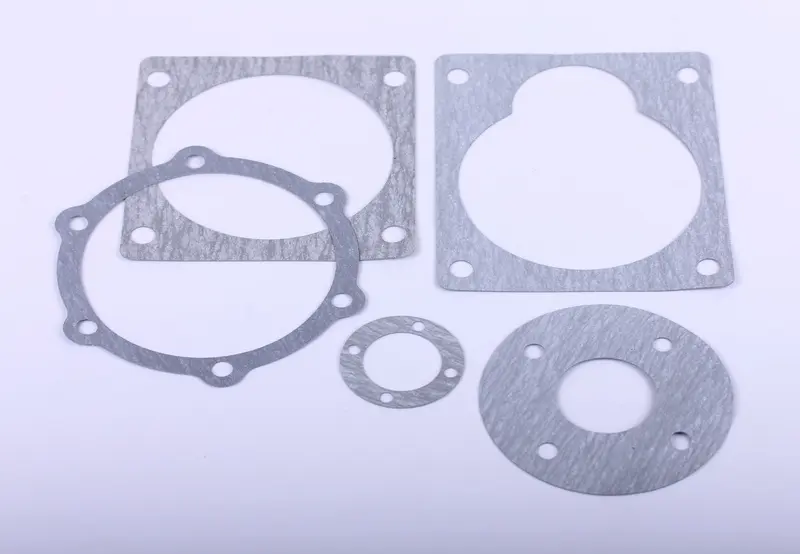

В комплекте пять плоских прокладок: две прямоугольные с крупными центральными вырезами, одна большая кольцевая с выступами под крепёж, одна малая кольцевая и одна широкая круглая с центральным отверстием. У прямоугольных прокладок различается форма внутреннего выреза. Все пять имеют крепёжные отверстия; контуры и расположение отверстий нужно сопоставлять отдельно для каждого соединения.

Когда требуется замена

Повод проверить прокладку — масляное запотевание по стыку, налипшая на влажный шов пыль или капли смазки под соединением. После снятия крышки на старой прокладке могут обнаружиться разрывы, замятые края и участки, прилипшие к металлу. Повторная установка такой детали способна оставить путь для утечки. При этом масло может стекать к стыку от расположенного выше уплотнения, поэтому сначала определяют место появления течи.

Если соединение начинает течь снова, стоит осмотреть прилегающие поверхности, резьбу и крепёж. Забоины, остатки старой прокладки, перекос крышки и неравномерная затяжка мешают плотному прилеганию. Одной заменой прокладки нельзя исправить деформированную крышку или повреждённый корпус.

Как проверить подбор

Сравните снятые прокладки и посадочные поверхности с каждой деталью набора. Сверяют наружный контур, форму и положение центрального выреза, количество крепёжных отверстий и расстояния между их центрами. Отдельно проверяют толщину по требованиям к конкретному редуктору: обжатая старая прокладка не всегда позволяет точно определить исходное значение.

Правильная прокладка ложится на предназначенную для неё поверхность без натяжения, складок и смещения отверстий. Она не должна перекрывать предусмотренные конструкцией каналы или заходить внутрь механизма. Совпадения только внешнего контура недостаточно. Подрезка вырезов и пробивание новых отверстий не заменяют точного подбора.

Установка и проверка стыка

Перед сборкой удаляют остатки прежнего уплотнения, очищают сопрягаемые поверхности и проверяют их на повреждения. Работают аккуратно, чтобы не оставить царапин и не занести крошки внутрь редуктора. Новую прокладку укладывают ровно, совмещают отверстия и устанавливают крышку без сдвига. Герметик применяют только тогда, когда это предусмотрено порядком сборки конкретного механизма.

Крепёж затягивают равномерно, соблюдая установленную для редуктора последовательность и момент. Чрезмерное усилие может повредить прокладку или деформировать крышку. При открытом корпусе полезно осмотреть доступные сальники и соседние уплотнения; повреждённые меняют одновременно. После сборки проверяют уровень смазки и отсутствие течи по стыкам. Ошибка в форме или толщине прокладки может привести к утечке и нарушению предусмотренных зазоров, а потеря смазки — ускорить износ передачи.
