Коленвал для мотоблока 192D в сборе AMG

Коленвал для мотоблока 192D в сборе AMG предназначен для ремонта кривошипно-шатунного механизма двигателя. Он принимает усилие от поршня через шатун и преобразует возвратно-поступательное движение во вращение. От состояния шеек и правильного положения вала в картере зависят работа подшипников, сопряжение с шатуном и свободное вращение механизма после сборки.

Конструкция и причины замены

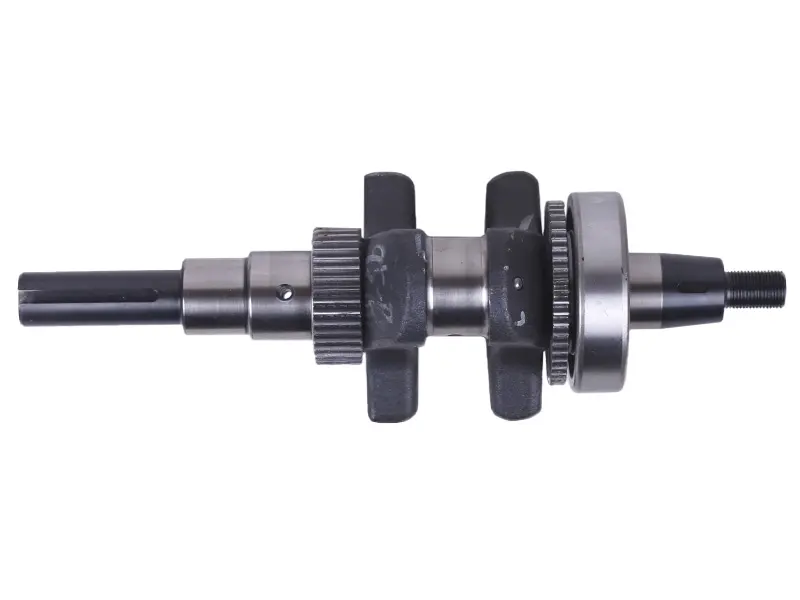

Вал имеет щеки с противовесами, ступенчатые посадочные участки, зубчатые колеса, продольный паз на одном конце и резьбовой участок на другом. Эти элементы задают расположение сопряженных деталей и способ их фиксации. При подборе имеет значение вся геометрия коленвала: сходства одного конца или совпадения общей длины недостаточно для установки.

Поводом для проверки коленвала становятся стук в нижней части двигателя, повышенный люфт, задиры на шейках и повреждение посадок. Износ может развиваться из-за недостатка смазки, загрязнения масла, перегрузки или работы с поврежденным подшипником. При этом шум сам по себе не доказывает неисправность вала: после разборки проверяют также шатун и опоры, чтобы установить причину повреждения и не перенести ее на новую деталь.

Что сверить при подборе

Сравните снятый коленвал с заменой по длине и форме обоих концов, диаметрам и ширине посадочных шеек, расположению уступов и упорных поверхностей. Отдельно проверьте паз, резьбу, положение зубчатых колес и их зацепление с ответными деталями. Размеры снимают измерительным инструментом: небольшое расхождение в посадке может дать люфт либо чрезмерный натяг, даже если вал внешне повторяет старый.

• Сверьте участок сопряжения с шатуном и расстояния между опорными поверхностями — от них зависит правильное положение деталей внутри картера.
• Проверьте места установки подшипников и работы уплотнений: их размеры должны соответствовать сопряженным деталям двигателя.
• Сопоставьте зубчатые колеса по числу зубьев, ширине и расположению, а крепежные участки — по форме и размерам.

Особенности установки

Замена требует разборки двигателя и доступа к опорам коленвала. При снятии сохраняют порядок расположения дистанционных деталей и крепежа, а при сборке руководствуются ремонтной документацией двигателя. Новый вал устанавливают в очищенные посадочные места, смазывая трущиеся поверхности. Подшипники монтируют с передачей усилия на соответствующее посадке кольцо; удары по резьбе, зубьям и шейкам недопустимы.

Одновременно осматривают подшипники, уплотнения, шатун и ответные шестерни. Детали с люфтом, задирами или поврежденными кромками заменяют, а причину недостаточной смазки устраняют до запуска. Если при разборке нарушалось зацепление привода газораспределения, его восстанавливают по установочным меткам и документации двигателя. Затяжку крепежа и регулировку зазоров выполняют по требованиям конкретного двигателя.

После сборки проверяют осевой зазор и плавность вращения вручную. Заедание или упор требуют повторной проверки посадок и положения сопряженных деталей. Неправильный подбор коленвала может привести к смещению шестерен, повреждению подшипников и уплотнений, а ошибка при установке — к повторной разборке двигателя.
