Клапаны для мотоблока 180N (9Hp) TTG AMG-3, пара, голые

Клапаны TTG для мотоблока 180N (9Hp) — пара голых клапанов для ремонта головки цилиндра. Клапаны двигателя управляют газообменом, открывая и закрывая каналы головки цилиндра. Когда клапаны закрыты, их тарелки должны плотно прилегать к седлам, чтобы цилиндр сохранял компрессию. Голое исполнение означает, что пружины и крепёж клапанного механизма подбирают отдельно или используют после проверки снятых деталей.

Устройство и причины замены

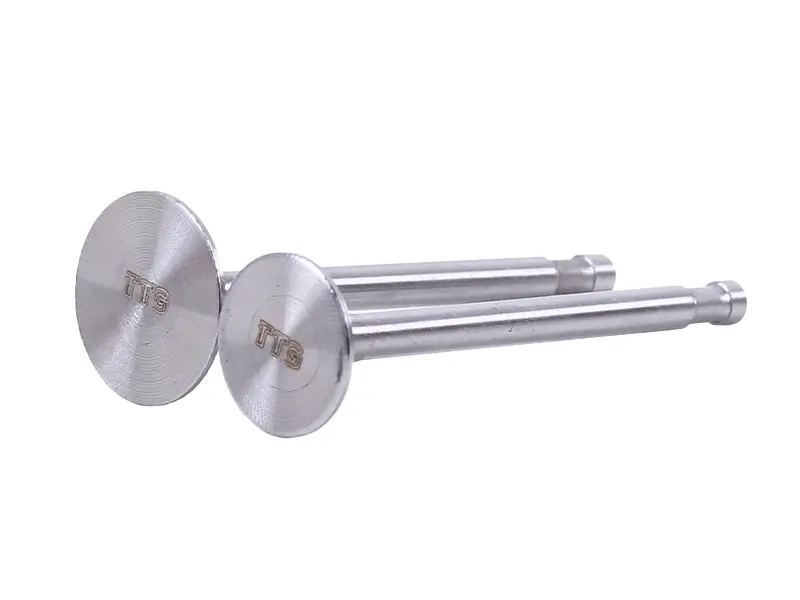

Каждый клапан состоит из длинного стержня и круглой тарелки. Стержень движется в направляющей втулке, а рабочая фаска тарелки соприкасается с седлом в головке цилиндра. Возле концов стержней выполнены канавки для фиксации. На тарелках нанесена маркировка TTG. При разборке клапаны стоит разложить отдельно, сохранив их привязку к каналам головки.

Поводом для замены служат прогар или трещины тарелки, повреждённая фаска, погнутый стержень, задиры и выраженный износ его поверхности. Неплотное закрытие может сопровождаться трудным запуском, снижением тяги и потерей компрессии. Эти признаки сами по себе не доказывают неисправность клапанов: сначала проверяют тепловые зазоры и герметичность прилегания к седлам. Установка новых деталей без устранения причины перегрева или перекоса может привести к повторному повреждению.

Что сверить при подборе

Сравнивайте каждый новый клапан с соответствующим снятым. Одного сходства тарелок недостаточно: от геометрии стержня и расположения канавок зависит работа всего клапанного механизма. Для проверки нужны измерения, а не оценка размера на глаз.

• Сверьте общую длину клапана, диаметр стержня и диаметр тарелки.
• Проверьте форму и угол рабочей фаски, толщину кромки тарелки и исполнение торца стержня.
• Сопоставьте количество, профиль и положение канавок с креплением пружины и снятыми сухарями.
• Убедитесь, что стержень соответствует направляющей втулке по предусмотренному ремонтной документацией зазору.

Слишком большой зазор во втулке мешает клапану точно садиться на седло, а слишком малый создаёт риск заедания при нагреве. Ошибка в длине или положении канавок меняет положение клапана и условия установки пружины. Несовпадение фаски с седлом не позволяет получить герметичное закрытие даже после регулировки.

Особенности установки

Замену выполняют со снятой головкой цилиндра. Пружины сжимают подходящим рассухаривателем, затем снимают крепления и извлекают клапаны. До сборки очищают каналы и седла от нагара, осматривают направляющие втулки, пружины, тарелки пружин и сухари. Изношенная направляющая или повреждённое седло требуют восстановления: новая пара клапанов сама по себе эти дефекты не устраняет.

Прилегание фасок проверяют по контактному поясу и герметичности. Необходимость обработки седел или притирки определяют по их состоянию и требованиям к ремонту двигателя; после абразивной обработки остатки пасты тщательно удаляют. При сборке смазывают стержни, проверяют посадку сухарей и свободное движение клапанов. Головку устанавливают с исправным уплотнением, соблюдают порядок затяжки и регулируют тепловые зазоры по документации двигателя. Перед запуском вручную проворачивают механизм и убеждаются, что клапаны закрываются без заеданий.
