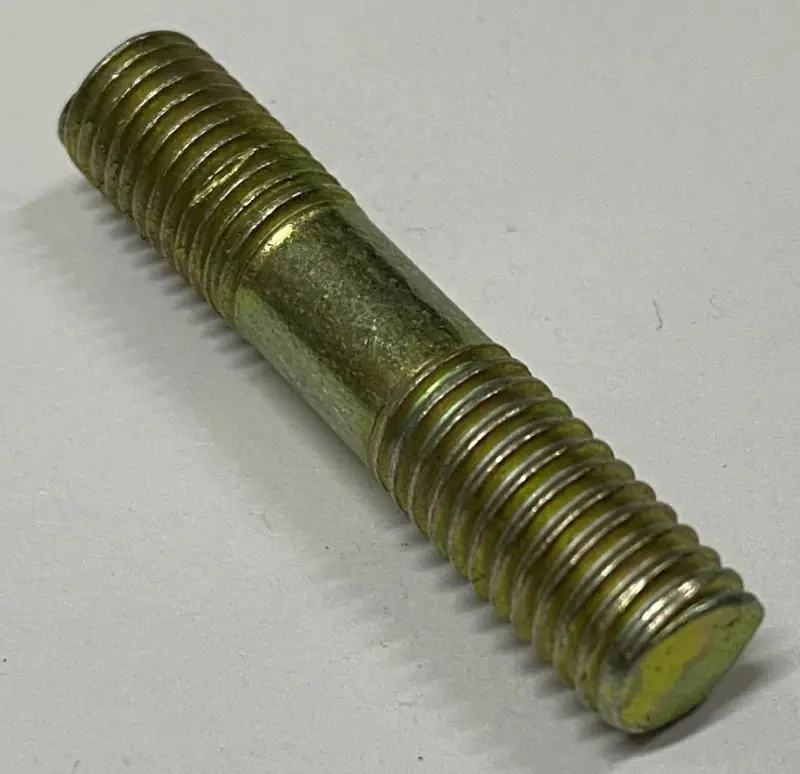

Шпилька карбюратора, заднего моста МТ, УРАЛ (1 шт.) VDKI

Шпилька карбюратора, заднего моста МТ, УРАЛ — крепёжная деталь с резьбой на обоих концах и гладкой средней частью. Один конец вворачивается в резьбовое отверстие корпуса, на другой устанавливается гайка, которая прижимает закрепляемую деталь. Шпилька нужна при восстановлении крепления, если прежняя погнута, сломана или больше не удерживает затяжку из-за повреждённой резьбы. Количество — 1 шт.; обозначение — VDKI.

Как работает крепление

У шпильки нет головки: соединение стягивается гайкой на выступающем конце. При разборке исправную шпильку обычно оставляют в корпусе и снимают только гайку с закреплённой деталью. Это позволяет не выворачивать крепёж из корпуса при каждом обслуживании. Гладкий участок разделяет две резьбовые зоны; при подборе нужно учитывать его длину вместе с общей длиной изделия.

Исправное крепление сохраняет прижим сопрягаемых поверхностей. Ослабленная гайка, сорванные витки или перекос шпильки мешают равномерной затяжке. В креплении карбюратора потеря прижима может нарушить плотность стыка и привести к подсосу воздуха. В корпусном соединении ослабление крепежа способствует смещению деталей и повреждению посадочных поверхностей.

Когда требуется замена

Повод заменить шпильку — заметный изгиб, трещина, обломанный конец, замятые или срезанные витки. Проверьте и участок, на котором работает гайка: если она прокручивается без затяжки либо заедает на очищенной резьбе, осмотрите обе детали соединения. Причиной повреждения бывают чрезмерная затяжка, установка гайки с перекосом, коррозия или попытка силой вкрутить неподходящую резьбу.

Что сверить при подборе

Сравните снятую шпильку с заменой по общей длине, диаметру и шагу резьбы на каждом конце. Отдельно измерьте обе резьбовые части и гладкую середину. Не стоит считать концы одинаковыми без проверки: совпадение наружного диаметра само по себе не означает совпадения шага. Для измерения удобно использовать штангенциркуль и резьбомер.

Учитывайте глубину отверстия в корпусе, толщину закрепляемой детали и место под гайку с предусмотренной шайбой. Слишком короткий наружный конец не даст гайке полноценно зацепиться за резьбу. Чрезмерно длинный ввертываемый конец может упереться в дно глухого отверстия. Попытка продолжить вкручивание после упора способна повредить корпус, даже если наружная часть выглядит подходящей.

Установка и проверка

Перед заменой разгрузите соединение и обеспечьте доступ к крепежу. Удалите повреждённую шпильку подходящим съёмником; способ с двумя законтренными гайками применяют, когда оставшаяся резьба исправна. Очистите отверстие от загрязнений и осмотрите витки в корпусе. Новая шпилька не восстановит сорванную ответную резьбу — такое посадочное место сначала требует ремонта.

Проверьте гайку, шайбу и прилегающие поверхности; повреждённый сопутствующий крепёж замените. При снятии карбюратора осмотрите уплотнение его соединения. Начинайте вворачивать шпильку без перекоса и не преодолевайте заедание усилием. Глубину установки, момент затяжки и применение фиксатора резьбы выбирайте по требованиям обслуживаемого соединения. После сборки убедитесь, что деталь прилегает ровно, а гайка создаёт прижим, не упираясь в конец резьбы.
