Главный тормозной цилиндр (ГТЦ) Honda DIO правый с рычагом VDK-2

Правый главный тормозной цилиндр с рычагом для Honda DIO — тормозная машинка, которая устанавливается на руле и передаёт усилие руки в гидравлический привод тормоза. При нажатии на рычаг цилиндр создаёт давление в тормозной жидкости, а через шланг оно передаётся к тормозному механизму. Деталь нужна при замене повреждённой машинки, потере герметичности или неисправности цилиндра. Обозначение — VDK-2.

Конструкция и работа

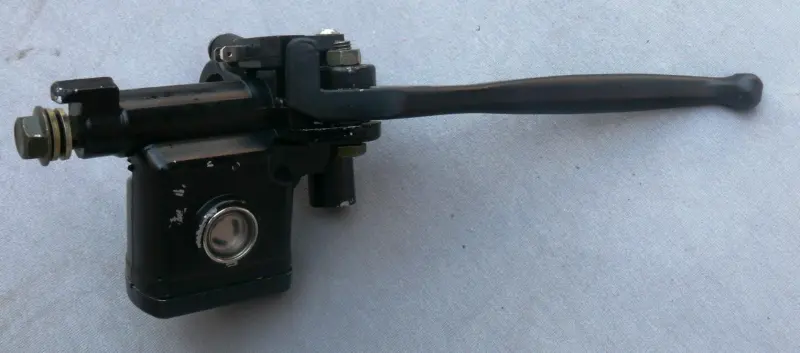

У машинки чёрный корпус с бачком, круглым смотровым окном и длинным изогнутым рычагом. Рычаг уже соединён с цилиндром: при подборе нужно учитывать расположение всего узла, а не только форму рукоятки. Окно позволяет контролировать уровень жидкости без снятия крышки; проверяют его при правильном положении бачка, ориентируясь на требования к обслуживанию скутера.

Исправный главный цилиндр должен создавать давление при нажатии, а рычаг — свободно возвращаться после отпускания. Течь около корпуса или рычага, заедание, повреждение бачка и трещины после падения — поводы проверить машинку. Постепенное проваливание рычага при постоянном усилии может указывать на внутреннюю негерметичность. Однако мягкий ход бывает также из-за воздуха в приводе или утечки в другом месте: замена цилиндра поможет только после установления причины.

Что сверить при подборе

Сравните снятую машинку с новой по стороне установки, креплению к рулю, положению бачка и направлению выхода тормозного шланга. Проверьте присоединение шланга: его резьбу, уплотнение и расположение относительно корпуса. Несовпадение соединения нельзя компенсировать затяжкой с усилием. Шланг должен подходить без перекручивания и натяжения, в том числе при полном повороте руля.

Сопоставьте изгиб и вылет рычага, его расстояние до рукоятки газа, свободный ход и зазор до соседних органов управления. Отдельно проверьте способ крепления зеркала и взаимодействие с выключателем стоп-сигнала, если они связаны со старой машинкой. Для гидравлики имеет значение соответствие параметров цилиндра штатному тормозному механизму: внешнего сходства недостаточно. Используйте технические сведения о снятом цилиндре и конкретной модификации скутера.

Особенности замены

До разборки очистите место соединения и защитите окрашенные поверхности от тормозной жидкости. Машинку закрепляют в штатном положении, без перекоса, проверяя удобство доступа к рычагу и положение бачка. Крепёж затягивают с моментом, указанным в руководстве по обслуживанию техники. При подключении шланга проверяют состояние посадочных поверхностей и ставят новые уплотнения там, где соединение предусматривает их замену.

Одновременно осмотрите тормозной шланг, его крепления и соединения: трещины, потёртости и следы жидкости требуют внимания. После монтажа привод заполняют жидкостью предписанного типа и удаляют воздух по процедуре для скутера. Проверяют герметичность при удержании рычага, его возврат, отпускание тормоза и работу стоп-сигнала. Неподходящий цилиндр или воздух в системе могут изменить ход рычага и снизить эффективность торможения; до устранения течей, проваливания или подклинивания эксплуатацию не начинают.
