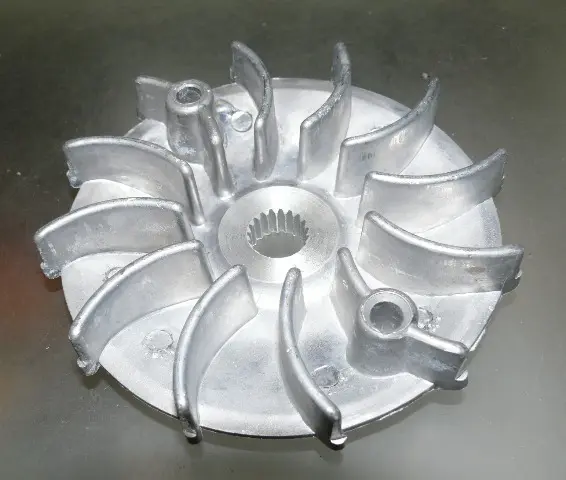

Щека вариатора неподвижная 4T GY6 125 алюминиевая VDK-2

Неподвижная щека вариатора 4T GY6 125 VDK-2 — алюминиевая деталь ведущего шкива скутера с четырёхтактным двигателем. Вместе с подвижной щекой она образует дорожку для приводного ремня. При изменении расстояния между щеками ремень перемещается по радиусу шкива, меняя передаточное отношение трансмиссии. От состояния рабочей поверхности и посадки детали зависит, насколько ровно ремень работает под нагрузкой.

Конструкция и назначение

Неподвижной щеку называют потому, что при работе вариатора она не перемещается вдоль вала, но вращается вместе с ним. Центральное отверстие имеет внутренние шлицы. На наружной стороне расположены изогнутые лопасти: при вращении они создают поток воздуха, участвующий в охлаждении вариатора. При подборе имеют значение и посадка на вал, и форма наружной части — лопастям нужен свободный ход внутри крышки.

Когда нужна замена

Щеку меняют при трещинах, сколах лопастей, повреждении шлицев или заметной выработке поверхности, по которой идёт ремень. Глубокие канавки, задиры и ступенька на дорожке мешают плавному перемещению ремня и ускоряют его износ. Повреждённая посадка может сопровождаться люфтом, а деформация — биением. Рывки при разгоне и посторонний шум сами по себе ещё не определяют причину: при разборке нужно проверить состояние самой щеки и соседних деталей.

Что сверить со снятой деталью

Сравните наружный диаметр, общую высоту, профиль ременной дорожки и положение ступицы. Отдельно проверьте число и профиль внутренних шлицев, глубину посадки и расположение выступов на наружной стороне. Совпадения обозначения двигателя недостаточно, если геометрия деталей различается. Ошибка по высоте или посадке может нарушить взаимное положение щёк, зажим крепления либо зазор до крышки.

Учитывайте также форму и высоту лопастей. Новая щека должна занимать предусмотренное место без подтачивания ступицы, растачивания отверстия и добавления случайных шайб. Если старая деталь сильно повреждена, размеры посадки лучше сверять по документации конкретного скутера. Ремень с выраженным износом по боковым граням стоит осмотреть особенно внимательно: новая поверхность шкива не устранит повреждения самого ремня.

Особенности установки

При снятии сохраните порядок втулок, шайб и остальных деталей крепления. Перед сборкой очистите посадку и проверьте шлицы вала: новая щека должна садиться ровно, без перекоса и принудительного забивания. Одновременно осмотрите подвижную щеку, втулку и крепёж. Повреждённые сопрягаемые детали способны быстро испортить новую посадку или снова вызвать биение.

При сборке ремень не должен мешать полной посадке щеки и затяжке крепления. Ременные поверхности оставляют чистыми, без масла и смазки. Вал удерживают подходящим фиксатором, не упираясь инструментом в лопасти, а крепёж затягивают с моментом, указанным для конкретного двигателя. До запуска проверяют правильность сборки, отсутствие перекоса и касания лопастей о крышку. Неплотно закреплённая щека может повредить шлицы, а неверное положение ремня — вызвать его ускоренный износ.
