Индикатор переключения скоростей Delta, Alpha VDK

Индикатор переключения скоростей Delta, Alpha VDK предназначен для отображения включённой передачи. Он помогает ориентироваться при разгоне, замедлении и остановке: водителю проще проверить выбранную ступень, не определяя её только по оборотам двигателя и скорости движения. Показания зависят от сигнала датчика положения передач и исправности проводки, поэтому при пропавшей или неверной индикации стоит проверить не только сам дисплей.

Конструкция и подключение

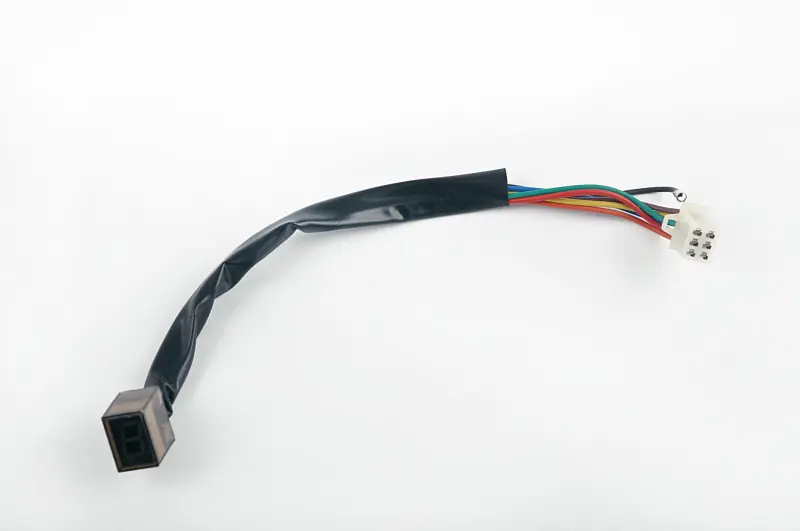

У индикатора прямоугольное тёмное окно в корпусе, от которого отходит жгут разноцветных проводов. Основная часть жгута закрыта чёрной оболочкой, на противоположном конце расположен светлый многоконтактный разъём. При подборе имеют значение и посадка корпуса в панели приборов, и расположение контактов в колодке. Даже совпадающая форма штекера сама по себе не означает, что назначение всех проводов одинаковое.

Когда требуется замена

Поводом для проверки служат погасшее окно, неполное отображение символов, мигание или показания, которые не соответствуют выбранной передаче. Если индикация пропадает на неровностях либо при повороте руля, осмотрите разъём и места перегиба проводов: причиной может быть ослабленный контакт или повреждение жгута. Следы влаги, окисление контактов, трещины корпуса и повреждённая изоляция также требуют внимания. Замена дисплея не устранит неисправность датчика или обрыв проводки мопеда.

Что сверить со снятой деталью

Сравните форму и габариты корпуса, размер окна панели и способ фиксации. Проверьте, помещается ли задняя часть индикатора под облицовкой и хватает ли длины проводов для штатной прокладки. На разъёме сопоставьте количество и расположение контактов, направляющие и фиксатор. Назначение выводов и параметры питания сверяют по схеме конкретного мопеда; ориентироваться только на цвет изоляции нельзя. Отдельно убедитесь, что индикатор рассчитан на сигналы установленного датчика положения передач.

Особенности установки

Работу начинают с выключенного зажигания и отключённого питания. До разъединения колодок полезно зафиксировать расположение старого жгута и его подключение. Освободите крепление индикатора, отсоедините разъём за корпус, не вытягивая его за провода, и извлеките деталь из панели. Заодно осмотрите ответную колодку, защёлку и участки проводки рядом с креплениями. Повреждённые контакты и изоляцию нужно восстановить до подключения нового индикатора.

Установите корпус без перекоса и проложите жгут так, чтобы облицовка не пережимала его, а поворот руля не натягивал провода. Разъём должен соединяться без подрезания направляющих и чрезмерного усилия. После подключения проверьте показания при последовательном выборе передач на надёжно установленном мопеде с соблюдением порядка проверки из его руководства. Окончательно собирайте панель после проверки: ошибочное подключение может дать неверные показания или повредить индикатор, а свободно закреплённый корпус и натянутый жгут — вызвать перебои от вибрации.
