Муфта кардана резиновая в сборе МТ, ДНЕПР VDKI-5

Резиновая муфта кардана в сборе для МТ, ДНЕПР соединяет выход коробки передач с карданным приводом и передаёт вращение через упругую вставку. Резина смягчает резкие изменения нагрузки при трогании, переключении передач и изменении тяги. Исправная муфта помогает избежать жёстких ударов в соединении, но не устраняет люфт изношенных вилок и других деталей привода.

Конструкция и работа

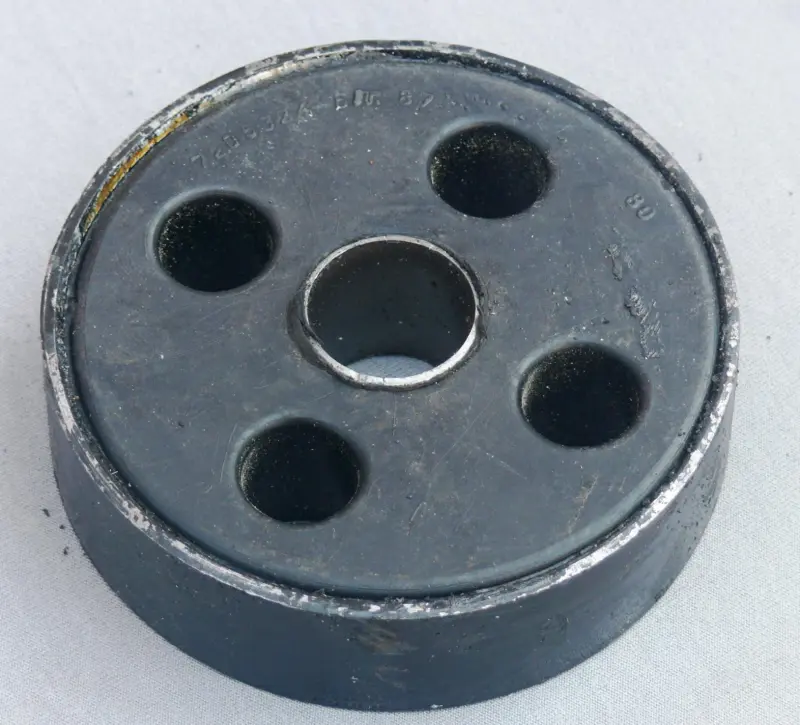

Муфта имеет круглую форму, наружную обойму, центральное отверстие со втулкой и четыре отверстия вокруг него. В эти отверстия входят пальцы соединительных вилок. При передаче крутящего момента нагрузка приходится на резину вокруг пальцев, поэтому состояние этих участков особенно важно. Центральное отверстие и наружный контур также должны соответствовать посадке: одного сходства по форме для подбора недостаточно.

Исполнение в сборе удобно при замене муфты целиком. При этом вилки, их пальцы и крепления проверяют отдельно: новая резина не исправит выработку сопряжённых поверхностей. Если палец потерял правильную форму, он может нагружать край отверстия вместо всей контактной поверхности и ускорять повреждение новой муфты.

Когда нужна замена

Повод для осмотра — стук при начале движения, удар при смене тяги или заметный люфт в соединении. На снятой муфте ищут трещины, разрывы между отверстиями, выкрашивание резины и вытянутые посадочные отверстия. Также проверяют, нет ли смещения вставки относительно обоймы и деформации самой обоймы. Такие признаки важнее внешней потёртости: они указывают на нарушение посадки или способности муфты воспринимать нагрузку.

Резина стареет, а рывки и работа с перекосом увеличивают нагрузку на неё. Следы масла, размягчение или набухание требуют внимания к расположенным рядом уплотнениям. Причину загрязнения устраняют вместе с заменой, иначе новая деталь окажется в тех же условиях. Стук сам по себе ещё не определяет виновника: одновременно стоит проверить пальцы вилок и люфты карданного соединения.

Что сверить при подборе

Сравните снятую муфту с заменой по наружному диаметру, общей толщине, центральному отверстию и его втулке. Для четырёх отверстий под пальцы проверьте диаметр и межцентровые расстояния. Сверяйте также форму обоймы и глубину посадки сопряжённых деталей. Изношенные отверстия могут быть растянуты, поэтому их размеры лучше сопоставлять с пальцами и требованиями к соединению, а не принимать выработку за норму.

Особенности установки

Разборку выполняют на устойчиво установленном мотоцикле с выключенным двигателем, обеспечив доступ к соединению. После снятия старой муфты очищают посадочные поверхности и осматривают обе вилки. Пальцы должны входить без перекоса; стягивать заведомо несовпадающие детали крепежом или забивать их через резину нельзя. Положение вилок и порядок сборки сохраняют согласно устройству конкретного привода.

После сборки проверяют полноту посадки, фиксацию соединения и отсутствие задевания при проворачивании привода вручную. Неподходящие размеры приводят к свободному ходу пальцев либо чрезмерному сжатию резины, а перекос создаёт неравномерную нагрузку. Если после замены остаются удары или биение, соединение осматривают повторно: продолжение эксплуатации с такой неисправностью ускоряет износ муфты и сопряжённых деталей.
