Шпонка ступицы колеса КПП/6 AMG

Шпонка ступицы колеса КПП/6 AMG служит для передачи вращения между валом и ступицей через шпоночное соединение. Она входит в сопряжённые пазы и препятствует проворачиванию ступицы относительно вала под нагрузкой. При ремонте такого соединения важна точная посадка: люфт позволяет деталям ударять друг о друга, а слишком плотное сопряжение мешает правильно собрать ступицу.

Конструкция и назначение

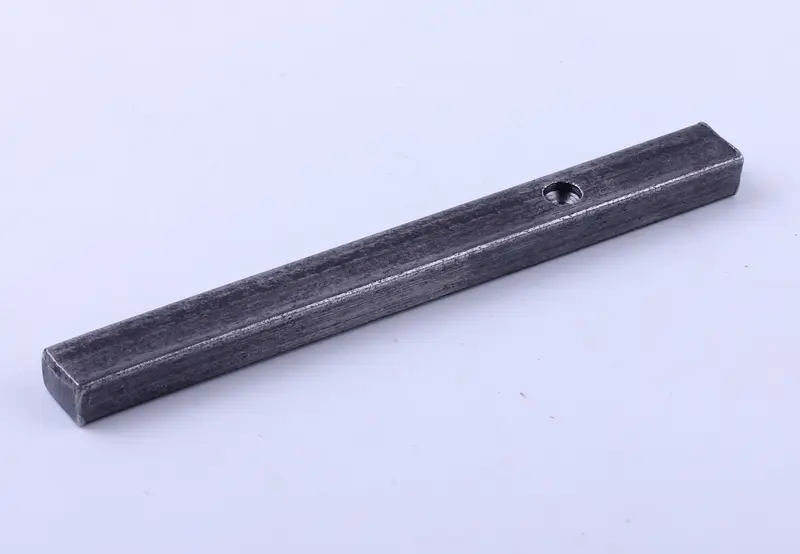

Деталь имеет форму длинного прямоугольного бруска. На широкой грани расположено круглое отверстие, смещённое к одному из концов. При подборе нужно учитывать не только наружные размеры, но и положение этого отверстия относительно торцов. Ориентацию шпонки при сборке сверяют с устройством штатного соединения.

Крутящий момент передаётся через боковые поверхности шпонки и стенки пазов. Поэтому для работы соединения имеют значение их состояние и площадь прилегания. Шпонка не заменяет крепёж, который удерживает ступицу от осевого перемещения: после ремонта должны быть восстановлены оба вида фиксации, предусмотренные конструкцией.

Когда требуется замена

Поводом разобрать соединение становятся стук при смене нагрузки, увеличившийся свободный ход колеса относительно вала или заметное проворачивание ступицы. Эти признаки требуют проверки всего сопряжения. На снятой шпонке ищут смятые боковые грани, ступеньки выработки, трещины и следы среза. Заусенцы могут затруднять извлечение и скрывать повреждение кромок паза.

Одновременно осматривают паз вала и паз ступицы. Если их стенки разбиты или края выкрошены, новая шпонка сама по себе плотную посадку не восстановит. Стоит также проверить крепёж и детали осевой фиксации ступицы: их ослабление может сопровождаться смещением и повторным повреждением соединения.

Что сверить при подборе

• Длину, ширину и высоту снятой шпонки, а также форму её торцов.
• Размеры и состояние пазов вала и ступицы, глубину посадки и доступную длину паза.
• Диаметр отверстия и расстояние от него до торца, направление установки детали.
• Возможность установить ступицу в штатное положение и закрепить её предусмотренным крепежом.

Сильно изношенную шпонку нельзя использовать как единственный образец для измерения: смятые участки уже не отражают первоначальную форму. Размеры сверяют по сохранившимся поверхностям, ответным пазам и документации механизма. Обозначение КПП/6 AMG помогает найти деталь, но подбор завершают проверкой самого соединения.

Установка и проверка

Технику надёжно фиксируют и исключают случайное вращение привода. Ступицу освобождают от штатного крепежа, снимают и извлекают старую шпонку. Пазы очищают от грязи и продуктов износа, проверяют кромки. Новую деталь устанавливают с правильной ориентацией, затем возвращают ступицу на место. Если сборка требует сильных ударов, работу останавливают и проверяют размеры, перекос и наличие заусенцев.

После закрепления ступицы проверяют отсутствие относительного люфта и правильность осевой фиксации. Слишком узкая шпонка будет разбивать стенки пазов, а избыточная высота или ширина помешает ступице сесть на место. Проверка посадки при сборке помогает избежать повторной разборки и повреждения вала или ступицы.
