Штифт разрезной 4,3×20 мм AMG

Разрезной штифт 4,3×20 мм AMG предназначен для фиксации деталей механизма относительно друг друга в соединении, рассчитанном на такой крепёж. Он проходит через совмещённые отверстия и препятствует смещению соединённых частей. При замене важны не только размеры: конструкция штифта и состояние посадочного отверстия определяют, насколько плотно он будет держаться.

Конструкция и назначение

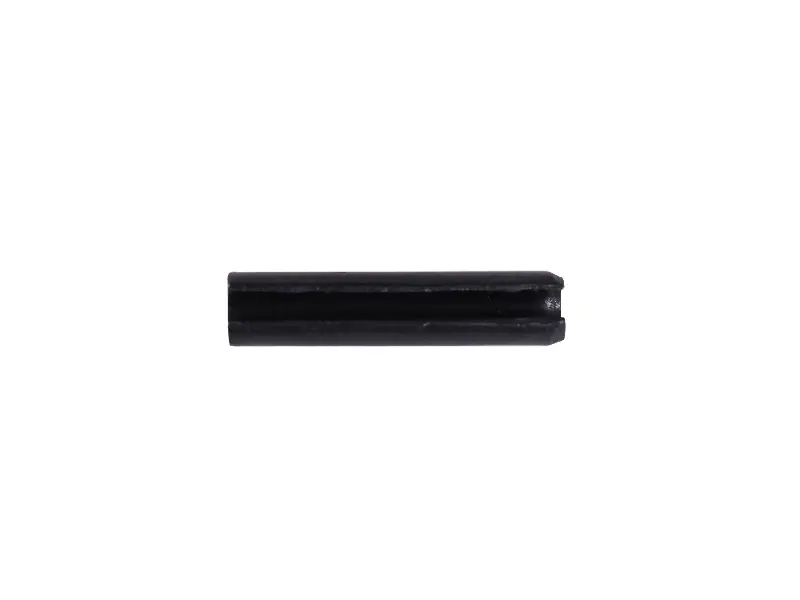

Штифт имеет цилиндрическую форму и продольный разрез. Такая конструкция позволяет ему немного сжиматься при запрессовке и удерживаться в отверстии за счёт упругого распора. Это разрезной штифт, а не шплинт с двумя усиками: его концы не разводят после установки. Чёрная поверхность и открытый продольный разрез помогают различить исполнение при сравнении со снятой деталью.

Размер 4,3×20 мм служит отправной точкой для подбора: диаметр и длину сверяют с требованиями соединения. Штифт должен занимать предусмотренное положение, не мешать соседним деталям и проходить через те части, которые он фиксирует. Слишком короткая деталь может не обеспечить нужное зацепление, а выступающий конец слишком длинной — задевать подвижные части.

Когда нужна замена

Повод осмотреть штифт — появившийся люфт соединения, его смещение из посадки или нарушение взаимного положения деталей. Снятую деталь проверяют на изгиб, трещины, замятые торцы и следы выработки. Если штифт потерял форму, заметно прослаблен или повреждён при извлечении, повторная установка не устранит причину ненадёжной фиксации.

Одновременно осматривают отверстия в обеих соединяемых деталях. Овальность, разбитые кромки и трещины нельзя исправить одной заменой крепежа. Новый штифт в изношенной посадке также может смещаться, поэтому при выраженной выработке сначала восстанавливают соединение предусмотренным для механизма способом либо заменяют повреждённую деталь.

Что сверить при подборе

• Сопоставьте размер 4,3×20 мм с документацией механизма и замерами снятого штифта. Учитывайте, что изношенная или сжатая деталь может давать искажённый результат измерения.
• Проверьте тип крепежа: продольный разрез, цилиндрическую форму и исполнение торцов. Сплошной штифт, шплинт и винт нельзя считать равноценной заменой.
• Сверьте длину посадки, положение концов после монтажа и доступ для установки. Диаметр отверстия проверяют по требованиям соединения, а не принимают автоматически равным обозначенному размеру штифта.

Особенности установки

Перед извлечением старого штифта механизм останавливают, снимают нагрузку с соединения и обеспечивают опору деталям. Штифт выпрессовывают подходящей выколоткой по оси отверстия, не нагружая тонкие кромки. Посадку очищают от загрязнений и проверяют на заусенцы; совмещают отверстия без перекоса.

Новый штифт устанавливают инструментом для разрезных штифтов, который не сминает торец, до положения, предусмотренного конструкцией механизма. Если он идёт с перекосом или требует явно чрезмерного усилия, установку прекращают и проверяют совмещение и размер. После сборки убеждаются, что крепёж удерживается в посадке, соединение не имеет лишнего люфта, а соседние подвижные детали проходят свободно.
