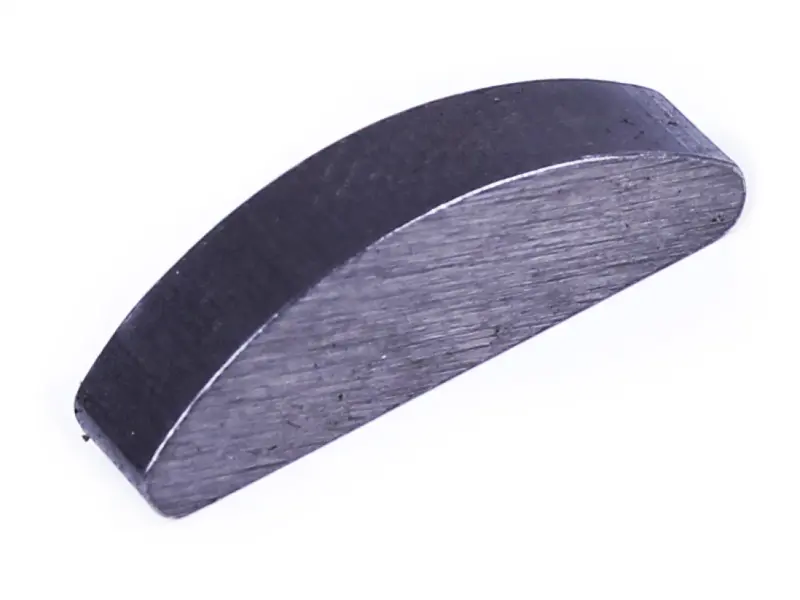

Шпонка коленвала мотоблока 177F 4×5,5×18 мм AMG

Шпонка коленвала мотоблока 177F размером 4×5,5×18 мм AMG устанавливается в паз вала и входит в ответный паз сопрягаемой детали. Она задаёт взаимное положение деталей в шпоночном соединении. При ремонте её подбирают по размерам и форме посадки: даже небольшое несоответствие может помешать сборке или оставить люфт.

Форма и назначение

Шпонка имеет сегментную форму с дугообразной нижней частью и прямой верхней кромкой. Закруглённая часть размещается в углублении коленвала, а выступающая часть входит в паз устанавливаемой детали. Правильная посадка нужна, чтобы при сборке шпонка оставалась на месте, не перекашивалась и не мешала сопрягаемым поверхностям полностью соединиться. Она не заменяет крепёж: надёжность соединения зависит также от состояния посадочных поверхностей и правильной затяжки.

Когда требуется замена

Поводом для замены служат срез, трещины, замятые грани и заметная выработка на боковых поверхностях. После разборки стоит проверить и саму шпонку, и оба паза. Следы смещения, металлическая пыль или люфт в соединении требуют выяснить причину: повреждения могут возникать при ослабленном креплении, ударной нагрузке либо сборке с перекосом. Новая шпонка не устранит зазор, если паз уже разбит, поэтому состояние вала и сопрягаемой детали оценивают вместе.

Что сверить при подборе

Сравните снятую шпонку с размером 4×5,5×18 мм. Измерьте её толщину, высоту и длину, проверьте профиль закругления и форму паза. У сильно повреждённой детали измерение по смятым участкам даст ошибку; ориентируйтесь также на сохранившиеся поверхности и размеры посадочного места. Одного обозначения двигателя недостаточно, если на нём ранее меняли коленвал или сопрягаемую деталь.

• Боковые грани должны соответствовать ширине паза, чтобы не оставалось ощутимого поперечного люфта.
• После посадки выступающая часть должна входить в ответный паз, не упираясь в него раньше полного соединения деталей.
• Дугообразный профиль нужно сопоставить со снятой шпонкой: одинаковая длина сама по себе не подтверждает подходящую форму.

Особенности установки

Шпонку меняют после получения доступа к соединению и снятия закреплённой на валу детали. Остатки повреждённой шпонки извлекают аккуратно, не расширяя паз и не повреждая его кромки. Посадочное место очищают от загрязнений и металлических частиц, осматривают на заусенцы и трещины. Новую шпонку устанавливают без перекоса, затем совмещают ответный паз и контролируют, чтобы при надвигании детали она не поднялась и не сместилась.

Если детали не садятся до штатного положения, сборку останавливают и проверяют размеры и совмещение пазов. Нельзя компенсировать заедание усиленной затяжкой крепежа или ударами: так можно замять шпонку и повредить посадку. Одновременно осматривают крепёж и предусмотренные конструкцией стопорные детали; повреждённые заменяют. Затяжку выполняют по руководству двигателя, а после сборки проверяют отсутствие люфта. Слишком малая шпонка оставляет свободу смещения, слишком большая препятствует полной посадке — оба случая сокращают срок службы соединения.
