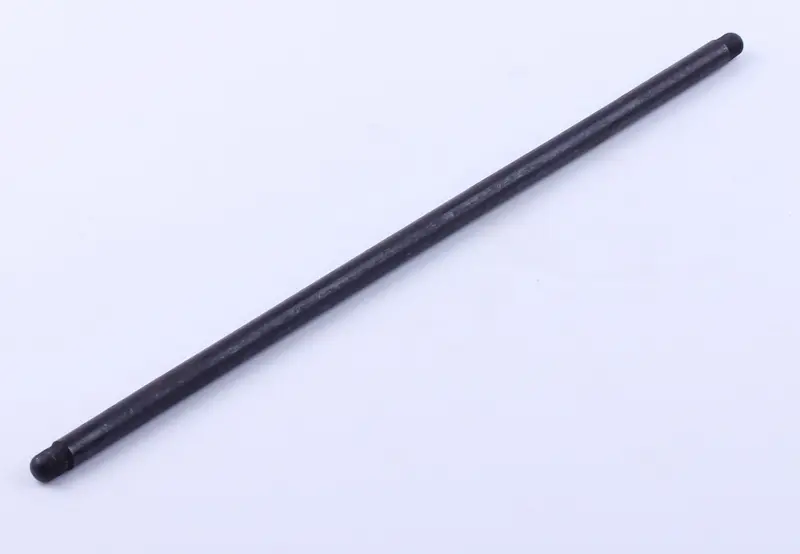

Штанга ГРМ (толкатель) для мотоблока 190N AMG

Штанга ГРМ (толкатель) для мотоблока 190N передаёт движение от толкателя к коромыслу клапана. ГРМ — газораспределительный механизм, который управляет открытием и закрытием клапанов двигателя. Штанга работает в этой передаче как продольный стержень: воспринимает усилие через один конец и передаёт его через другой. От её прямолинейности и состояния контактных поверхностей зависит правильная работа привода клапанов. Обозначение детали — AMG.

Конструкция и причины замены

Деталь имеет длинный прямой стержень с оформленными концами, которые входят в сопряжённые опоры механизма. При подборе значение имеет не только общая длина, но и форма этих концов: они должны правильно садиться в ответные поверхности. Несовпадение геометрии меняет положение штанги и характер контакта, даже если деталь удаётся разместить в двигателе.

Штангу меняют при изгибе, трещинах, повреждении концов, заметной выработке или нарушении посадки в опорах. Поводом проверить её могут стать стук в клапанном механизме, повторное изменение отрегулированного зазора и неполное перемещение клапана. Такие признаки не указывают только на штангу: вместе с ней проверяют толкатель, коромысло и регулировочный винт. Установка новой детали без устранения заедания или перекоса в приводе может привести к повторному повреждению.

Что сверить со снятой штангой

Ориентируйтесь на обозначение двигателя и сравнение с исправным образцом либо требованиями его ремонтной документации. Согнутая или сильно изношенная старая штанга подходит для оценки формы, но не должна быть единственным эталоном размеров. Проверьте следующие параметры:

• Общую длину между крайними точками и диаметр стержня.
• Форму каждого конца, размеры контактных участков и способ их посадки в опорах.
• Прямолинейность стержня и отсутствие задиров, вмятин и повреждений на концах.
• Соответствие месту установки и свободный проход штанги без касания соседних деталей.

Слишком длинная штанга может не позволить выставить правильный клапанный зазор и обеспечить полное закрытие клапана. Слишком короткая способна вызвать чрезмерный зазор и уменьшить передаваемое перемещение. Неподходящие концы создают неправильный контакт, ускоряют износ опор и могут выйти из своих посадочных мест. Подгонять длину или обтачивать контактные поверхности вместо правильного подбора не следует.

Особенности установки

Замену выполняют на остановленном остывшем двигателе, исключив случайный запуск. При разборке сохраняют расположение деталей клапанного привода, а перед извлечением штанги снимают нагрузку с неё по порядку, предусмотренному для двигателя. Посадочные поверхности очищают и осматривают; выработку на коромысле или толкателе нельзя компенсировать одной заменой штанги.

Новую штангу устанавливают с правильной посадкой обоих концов и смазывают контактные участки согласно ремонтной документации. После сборки регулируют клапанный зазор в предусмотренном положении механизма. До запуска вручную проворачивают двигатель штатным способом и проверяют, что штанга остаётся в опорах, движение передаётся без заедания, а клапаны возвращаются в закрытое положение. Повреждённое уплотнение снятой крышки заменяют при сборке.
