Щетки бензогенератора 2–3,5 кВт в пластмассовом корпусе AMG

Щетки бензогенератора 2–3,5 кВт в пластмассовом корпусе AMG служат для передачи тока на вращающийся ротор через контактные кольца. В щеточном генераторе от этого контакта зависит возбуждение ротора и выработка напряжения. При износе щеток или нарушении их прилегания генератор может перестать выдавать напряжение либо работать с перебоями, хотя двигатель продолжает вращаться. Замена нужна, когда проверка подтверждает неисправность щеток или их держателя.

Устройство щеточного блока

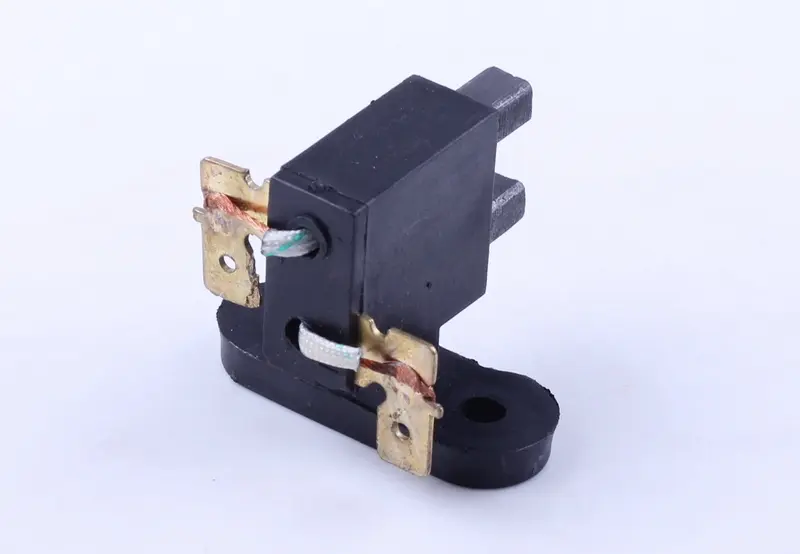

В общем черном корпусе расположены две щетки. Они выступают с одной стороны держателя; снаружи находятся соединительные проводники и две плоские контактные клеммы. Основание имеет выступ для крепления с отверстием. Корпус удерживает щетки в нужном положении относительно колец, а проводники соединяют их с клеммами. При подборе имеет значение вся геометрия блока: подходящие по сечению щетки еще не означают, что держатель встанет на место и обеспечит правильный контакт.

Когда стоит проверить щетки

Поводом для осмотра становятся пропадание выходного напряжения, его нестабильность, заметное искрение в зоне контакта или следы перегрева держателя. Сами по себе эти признаки не доказывают поломку щеток: похожие проявления бывают при других неисправностях генератора. У снятого блока проверяют износ и сколы щеток, их свободное перемещение в направляющих, состояние проводников и клемм. Трещины корпуса, заедание щетки и обрыв ее проводника — причины заменить поврежденную деталь.

Что сверить при подборе

Диапазон 2–3,5 кВт обозначает назначение этих щеток, но одной мощности для подбора недостаточно. Сравните снятый держатель с заменой по форме корпуса, расположению крепежного отверстия и направлению выхода щеток. Сверьте сечение щеток, расстояние между ними, положение контактных клемм и доступное место под крышкой генератора. У изношенного образца длина щеток уже уменьшена, поэтому ее нельзя использовать как единственный ориентир. Ошибка в расположении крепления или щеток может привести к перекосу, отсутствию контакта с кольцами либо чрезмерному нажиму на них.

Установка и соседние детали

Работайте при остановленном и остывшем двигателе, с отключенными потребителями и исключенной возможностью случайного запуска. До отсоединения проводов отметьте их расположение на клеммах. Снимайте держатель аккуратно, не вытягивая его за проводники. Одновременно осмотрите контактные кольца ротора: глубокие борозды, подгар и неровная поверхность могут ускорить износ новых щеток. Проверьте также разъемы и крепеж; ослабленные или поврежденные соединения требуют внимания вместе с заменой блока.

Установите корпус без перекоса, убедитесь, что обе щетки свободно перемещаются и попадают на свои контактные дорожки. Не подгоняйте неподходящий держатель затяжкой крепежа: пластмассовое основание можно повредить. Верните провода на прежние места, уложите их вдали от вращающихся частей и закрепите защитную крышку. После сборки проверьте работу генератора по инструкции к нему. Если напряжение не восстановилось или перебои остались, нужна дальнейшая проверка причины, а не повторная замена исправных щеток.
