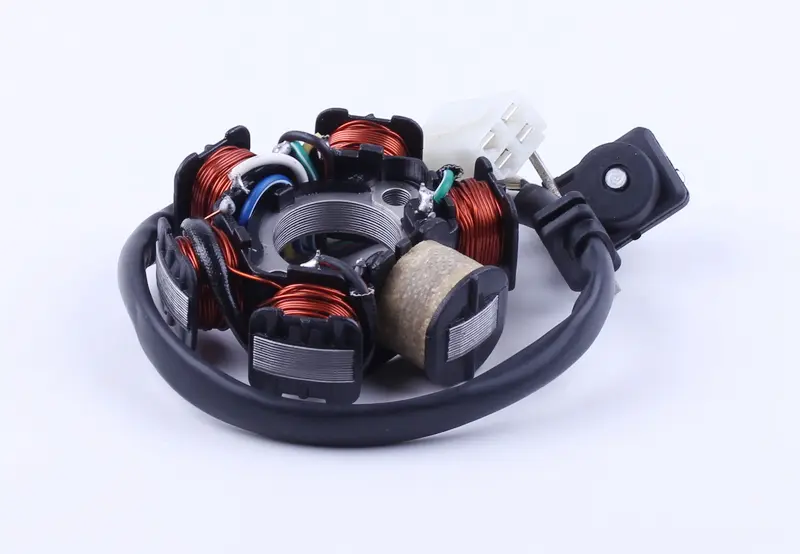

Статор генератора Active (5+1 катушка) AMG-7

Статор генератора Active (5+1 катушка) AMG-7 — неподвижная часть генератора, которая работает вместе с вращающимся магнитным ротором. В обмотках вырабатывается ток для систем мототехники. Исправность статора влияет на работу генератора; распределение питания между потребителями и зажиганием зависит от схемы конкретной машины.

Конструкция включает обмотки на кольцевом основании, проводку в общей защитной оболочке и разъём. Обозначение 5+1 катушка нужно учитывать при подборе замены: одного совпадения названия Active недостаточно. Статор должен соответствовать установленному ротору, креплениям и подключению. Различия в этих местах могут помешать монтажу или привести к неправильной работе генератора.

Когда требуется замена

Поводом проверить статор становятся пропадание или нестабильность зарядки, перебои питания потребителей, а в схемах с питанием зажигания от генератора — отсутствие искры. Такие симптомы встречаются и при неисправностях проводки, соединений или регулятора, поэтому замену выбирают после проверки. Потемнение обмоток, запах перегретой изоляции, повреждённые выводы и следы касания ротора требуют отдельного внимания.

Типичные причины отказа — перегрев, нарушение изоляции обмоток, обрыв вывода и механическое повреждение. Проверку сопротивления и изоляции выполняют по данным для установленной системы: универсального значения для всех статоров нет. Если разъём обгорел или провод перетёрся у выхода из крышки, нужно устранить и эту причину, иначе установка новой детали не решит проблему.

Что сверить со снятой деталью

• Расположение катушек и исполнение 5+1, форму основания, крепёжные отверстия и посадку внутри ротора.
• Наружный диаметр, центральное отверстие и высоту статора: деталь должна помещаться без контакта с вращающимися частями.
• Число выводов, форму разъёма и назначение контактов по схеме техники. Совпадение цветов проводов само по себе не подтверждает правильное подключение.
• Длину и направление выхода проводки, расположение её фиксаторов и прохода через крышку.

Сравнивать удобнее со снятым статором, сохранив положение проводов и соединений до разборки. Если крепления сходятся, а подключение отличается, не стоит подгонять разъём наугад. Ошибка в назначении выводов может вызвать отсутствие зарядки или искры, перегрев обмоток и повреждение связанных компонентов.

Особенности установки

Работу выполняют при выключенном зажигании, с отключённым аккумулятором, если он установлен. Доступ к статору открывают по порядку разборки двигателя; когда требуется снять ротор, используют подходящий съёмник. Удары по ротору и попытки поддеть его через обмотки могут повредить детали. До монтажа очищают посадочные поверхности и осматривают ротор на следы задевания.

Статор закрепляют с моментом затяжки, предусмотренным для двигателя. Провода укладывают в штатные направляющие, защищая от защемления крышкой и контакта с ротором. Одновременно проверяют уплотнение вывода проводки, разъёмы и прокладку снятой крышки; повреждённые детали заменяют. После сборки проверяют свободное вращение и работу генератора по процедуре для техники, включая зарядку и зажигание, если они связаны с этим статором.
