Статор генератора Active (5+1 катушка) AMG-5

Статор генератора Active (5+1 катушка) AMG-5 — неподвижная часть генератора, работающая вместе с магнитным ротором двигателя. При вращении ротора в обмотках возникает ток, который используется системой электрооборудования. Исправность статора влияет на работу связанных с ним потребителей и системы зажигания. При замене важно совпадение конструкции и подключения: одинаковое название техники ещё не означает одинаковое устройство генератора.

Конструкция и назначение

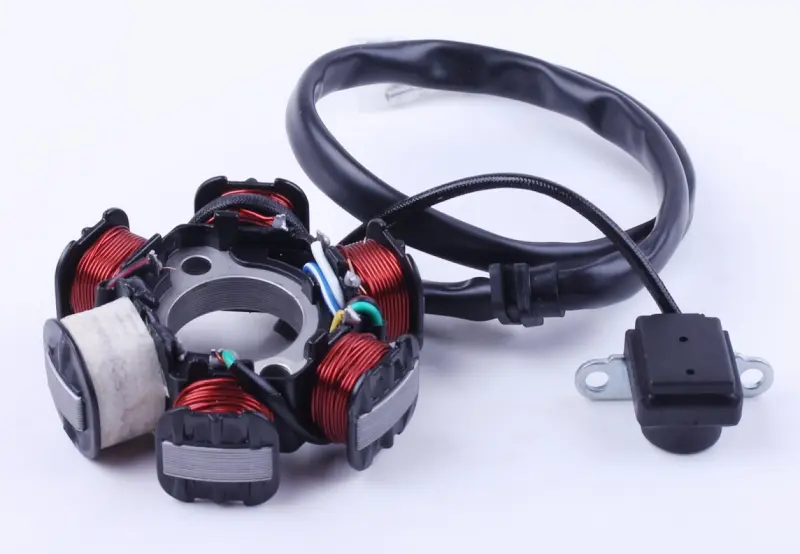

Катушки расположены вокруг центрального отверстия основания. От обмоток отходит проводка в общей защитной оболочке, рядом расположен отдельный датчик с двумя крепёжными ушками. Он служит для формирования сигнала о положении ротора, необходимого системе зажигания. Обозначение «5+1 катушка» помогает различать варианты статоров, однако при подборе нужно также сравнивать расположение катушек, основание и выводы проводов.

Когда проверяют статор

Поводом для диагностики могут стать пропадание искры, перебои после прогрева, слабая зарядка аккумулятора или нестабильная работа освещения, если эти потребители питаются от генератора. Такие симптомы не доказывают неисправность обмоток: сначала проверяют соединения, состояние проводов и связанные с генератором устройства. Сам статор меняют при подтверждённом обрыве, замыкании обмоток, повреждении изоляции или механическом разрушении. Потемнение обмоток и следы перегрева требуют проверки, а не только очистки.

Что сверить со снятой деталью

Сравните наружный диаметр основания, центральное отверстие, расположение крепёжных отверстий и высоту катушек. Статор должен помещаться внутри ротора и крепиться без переделки посадочных мест. Отдельно проверьте положение датчика, расстояние между его креплениями и направление выхода проводки. Несовпадение этих точек может привести к контакту с ротором, натяжению кабеля или неправильному моменту формирования сигнала зажигания.

По подключению сверяют количество проводов, форму разъёмов, расположение контактов и назначение выводов по схеме техники. Ориентироваться только на цвет изоляции нельзя: у разных изготовителей цвета могут различаться. Длины жгута должно хватать для штатной укладки без натяжения и близости к движущимся деталям. Электрические параметры обмоток и датчика проверяют по требованиям конкретной системы; универсальные значения сопротивления для всех статоров здесь не подходят.

Особенности замены

Работу выполняют на остывшем двигателе с отключённым питанием. До разборки фиксируют подключение и маршрут проводки. Для доступа снимают крышку генератора, а если конструкция требует снятия ротора, используют подходящий съёмник. При демонтаже нельзя тянуть за жгут или поддевать обмотки. Новый статор закрепляют на очищенном посадочном месте; крепёж затягивают с усилием, предусмотренным изготовителем двигателя, а зазор датчика выставляют по его требованиям.

Одновременно осматривают внутреннюю поверхность ротора, крепления, разъёмы и уплотнение выхода проводки. Повреждённую прокладку крышки и растрескавшиеся уплотнения заменяют. Жгут укладывают так, чтобы крышка его не пережимала, а ротор не задевал. После сборки проверяют работу зажигания и генератора по схеме техники. Если причиной отказа были повреждённые соединения или неисправность регулятора, их также устраняют: одна замена статора не решит исходную проблему.
