Шток кулисы мототрактора L-116mm AMG

Шток кулисы мототрактора L-116mm AMG — деталь механизма управления переключением передач. Он передаёт движение в кулисе и участвует в выборе положения механизма переключения. Обозначение L-116mm указывает на длину 116 мм. При замене важна не только длина: форма сопрягаемых участков должна соответствовать снятому штоку, чтобы механизм сохранял предусмотренный ход и не заедал.

Конструкция и работа

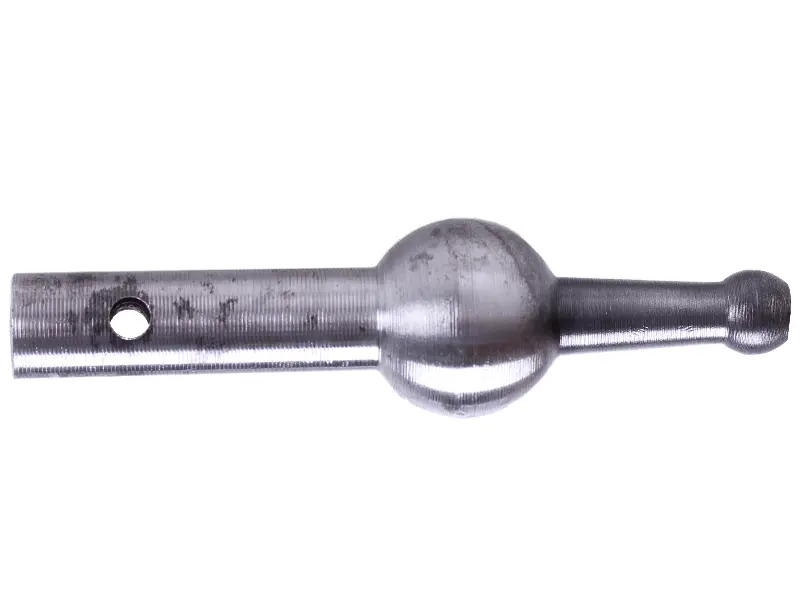

Шток имеет несколько участков разной формы: цилиндрическую часть с поперечным отверстием, крупное шарообразное утолщение и более тонкую часть с округлым наконечником. Эти участки нужно сопоставлять со старой деталью по отдельности. Положение отверстия и расстояния между утолщениями влияют на сборку и взаимное расположение деталей кулисы. Совпадение одной общей длины ещё не означает, что шток встанет в существующий механизм.

Когда требуется замена

Поводом для проверки служат увеличившийся свободный ход рычага, нечёткое включение передач или подклинивание при перемещении. На снятом штоке проверяют контактные поверхности: выработка, задиры, трещины, деформация и разбитое отверстие могут мешать нормальной работе соединения. Такие симптомы бывают связаны и с соседними деталями, поэтому вместе со штоком осматривают ответные посадочные места, втулки и крепёж, если они предусмотрены конструкцией. Новый шток не устранит люфт, оставшийся в изношенной опоре.

Что сверить при подборе

Сравните длину 116 мм со снятой деталью, затем проверьте диаметры цилиндрических участков, размер центрального утолщения и форму наконечника. Отдельно измерьте поперечное отверстие и его расстояние от торца. Удобнее сравнивать очищенные детали, чтобы грязь и следы старой смазки не скрывали износ. Также проверьте способ фиксации: крепление должно устанавливаться штатно, без рассверливания отверстия, подточки штока или стягивания несовпадающих частей усилием.

Установка и проверка

Работу выполняют на неподвижном мототракторе с выключенным двигателем и исключённым случайным запуском. До разборки запоминают положение штока и порядок расположения крепежа, шайб и втулок, которые есть в механизме. После снятия очищают места сопряжения, проверяют их состояние и устанавливают новый шток в прежней ориентации. Повреждённые фиксаторы заменяют; смазку применяют в местах и количестве, предусмотренных обслуживанием кулисы конкретной машины.

После сборки проверяют фиксацию соединений и свободное перемещение механизма при остановленном двигателе. Если рычаг упирается, ход стал короче или появился перекос, проверяют положение штока и правильность сборки, не пытаясь преодолеть сопротивление силой. Неподходящая геометрия может ограничить ход кулисы и привести к неполному включению передачи. К эксплуатации переходят после проверки переключения по порядку, установленному для мототрактора.
