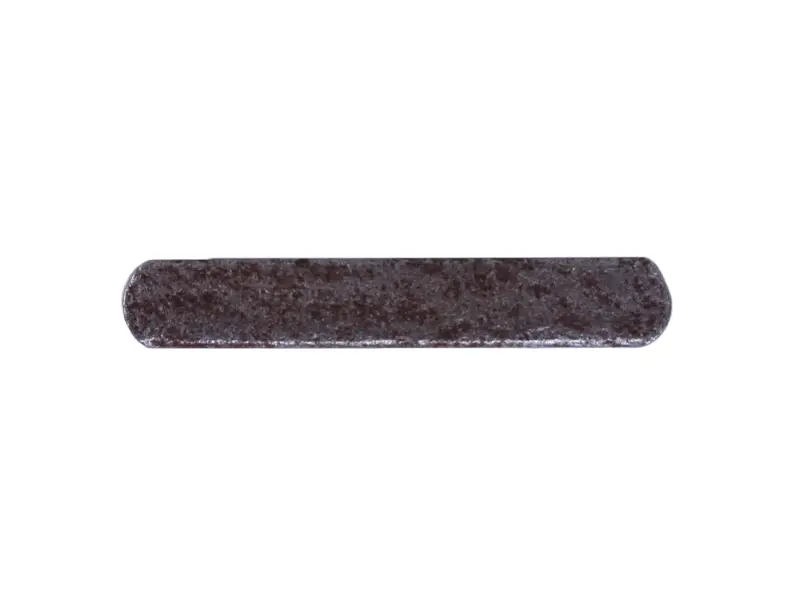

Шпонка коленвала С10х63 СF3B24T AMG

Шпонка коленвала С10х63 СF3B24T AMG устанавливается в шпоночное соединение коленчатого вала с сопряжённой деталью. Она входит в ответные пазы и фиксирует взаимное угловое положение деталей, препятствуя их проворачиванию относительно друг друга. При ремонте такого соединения нужно проверить не только саму шпонку, но и состояние обоих пазов: новая деталь не устранит люфт, если посадочные поверхности уже разбиты.

Форма и работа соединения

Шпонка имеет вытянутую форму с закруглёнными торцами. При подборе важны её поперечное сечение, длина и соответствие контуру паза. Боковые поверхности участвуют в передаче усилия, поэтому смятые грани, задиры и выработка нарушают посадку. Шпонка должна занимать предусмотренное место в соединении и не мешать сопряжённой детали полностью сесть на вал. Крепёж при этом выполняет свою отдельную задачу: заменять его действие шпонкой нельзя.

Когда нужна замена

Поводом для замены служат срез, трещина, заметный изгиб, смятие боковых граней или повреждение торцов при разборке. Люфт и следы взаимного смещения деталей также требуют проверки соединения. Износ может развиваться после ослабления крепления, при ударных нагрузках или из-за неподходящей посадки. Если шпонку срезало, нужно установить причину: повторная сборка с тем же повреждённым пазом или ненадёжным креплением способна быстро привести к той же неисправности.

Что сверить при подборе

Сопоставьте обозначения С10х63 СF3B24T AMG с каталогом своей техники и сравните новую шпонку со снятой. Измерьте длину, ширину и высоту, проверьте закругление торцов и форму сечения. Для измерений удобен штангенциркуль; оценка на глаз не позволяет проверить посадку. Если старая шпонка деформирована, ориентируйтесь также на размеры исправных участков паза и требования документации. Следы смятия не следует принимать за первоначальную форму детали.

Осмотрите паз коленвала и ответный паз сопряжённой детали. Расширенные края, ступеньки, трещины и глубокие забоины требуют отдельного решения при ремонте. Увеличенная шпонка не является универсальным способом убрать выработку: она может нарушить посадку и повредить соединение. Слишком узкая деталь оставляет зазор, а слишком высокая или длинная способна помешать сборке даже при внешне подходящей форме.

Особенности установки

Остановите двигатель и исключите случайный запуск. Откройте доступ к соединению в порядке, предусмотренном для вашей техники, снимите сопряжённую деталь подходящим инструментом и извлеките старую шпонку, не повреждая кромки паза. Очистите посадочные поверхности от загрязнений и остатков разрушенной детали. После осмотра установите новую шпонку и совместите с ней ответный паз. Не стягивайте крепежом детали, которые упираются и не занимают своё положение.

После сборки проверьте полную посадку сопряжённой детали и закрепите её по требованиям изготовителя техники. Одновременно осмотрите крепёж и предусмотренные конструкцией стопорные детали; повреждённые замените. До запуска убедитесь, что соединение собрано без перекоса и люфта. Ошибка в подборе или установка в разбитый паз приводит к смятию шпонки, повторному срезу и дальнейшему повреждению посадочных поверхностей.
