Стакан стартера мотоблока 178F/186F (6/9Hp) AMG-2

Стакан стартера мотоблока 178F/186F (6/9Hp) AMG-2 — деталь, через которую ручной стартер передаёт вращение двигателю при запуске. При вытягивании шнура зацепы стартера входят в зацепление со стаканом и проворачивают двигатель. Если кромки зацепления повреждены или стакан деформирован, усилие на рукоятке может передаваться рывками либо шнур будет вытягиваться без проворачивания мотора.

Конструкция и работа

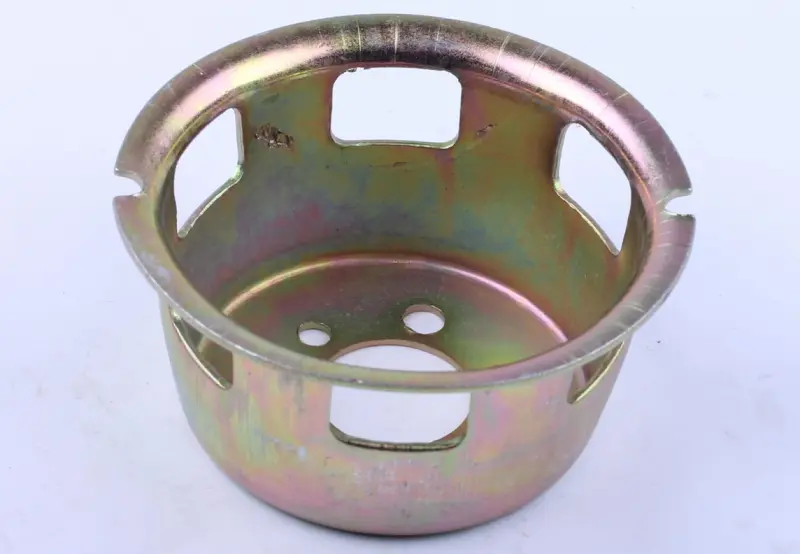

Стакан имеет чашеобразный корпус с открытой верхней частью, окнами в боковых стенках и отверстиями в основании. Верхний край выполнен с отбортовкой и вырезами. При подборе имеет значение вся геометрия: диаметр и глубина чаши, расположение окон, форма края и крепёжной части. Даже небольшое различие по высоте может изменить глубину захода зацепов и помешать нормальной работе стартера.

Исправный стакан должен сохранять форму и обеспечивать устойчивое зацепление при пуске. Замены требуют трещины, разбитые отверстия крепления, заметно смятые стенки и изношенные контактные кромки. Повреждения могут появиться из-за ослабленного крепления, перекоса, ударов при обратном рывке или работы с неисправными зацепами. Сам по себе изменившийся цвет поверхности ещё не указывает на потерю работоспособности.

Что сверить со снятой деталью

Начните с обозначения двигателя, затем сравните старый стакан с заменой по посадке и размерам. Измерьте наружный диаметр, общую высоту, диаметр центрального отверстия и расположение крепёжных отверстий. Отдельно проверьте число, размеры и положение боковых окон, а также профиль верхнего края. Совпадения только по внешнему диаметру недостаточно: стакан должен правильно встать на своё место и взаимодействовать с механизмом зацепления.

Осмотрите основание старой детали и следы контакта внутри чаши. Односторонние потёртости, вытянутые отверстия и неравномерно сбитые кромки могут указывать на перекос или люфт крепления. Если стартер проскальзывает, проверьте также его зацепы и их возврат: изношенный механизм способен давать те же симптомы, что и повреждённый стакан. Замена одной чаши при неисправных зацепах не устранит причину пропусков.

Замена и проверка

Работайте на остановленном двигателе, исключив случайный запуск. Снимите ручной стартер, запомните положение стакана и порядок крепёжных деталей. После демонтажа очистите посадочную поверхность и осмотрите крепление. Повреждённые крепёжные детали замените; зацепы и их пружины стоит проверить одновременно, пока механизм открыт.

Установите стакан без перекоса, сохранив предусмотренное положение и порядок крепежа. Усилие затяжки выбирайте по инструкции двигателя. Не подгоняйте неподходящую чашу ударами и не изменяйте отверстия: такая переделка может нарушить центрирование. После сборки плавно потяните рукоятку и проверьте, что зацепление происходит без пропусков, а шнур возвращается свободно. Скрежет, заедание или касание корпуса требуют повторной проверки посадки. Неправильная глубина или смещение стакана ускоряют износ зацепов и могут сорвать очередной запуск.
