Стакан стартера мотоблока 168F/170F (6,5/7 л.с.) AMG-2

Стакан стартера для двигателей мотоблоков 168F/170F (6,5/7 л.с.) AMG-2 — деталь, через которую ручной стартер передаёт вращение двигателю при вытягивании пускового шнура. Зацепы стартера входят в зацепление со стаканом и проворачивают коленчатый вал. После запуска зацепление должно освобождаться, чтобы двигатель не увлекал за собой механизм ручного пуска.

Конструкция и работа

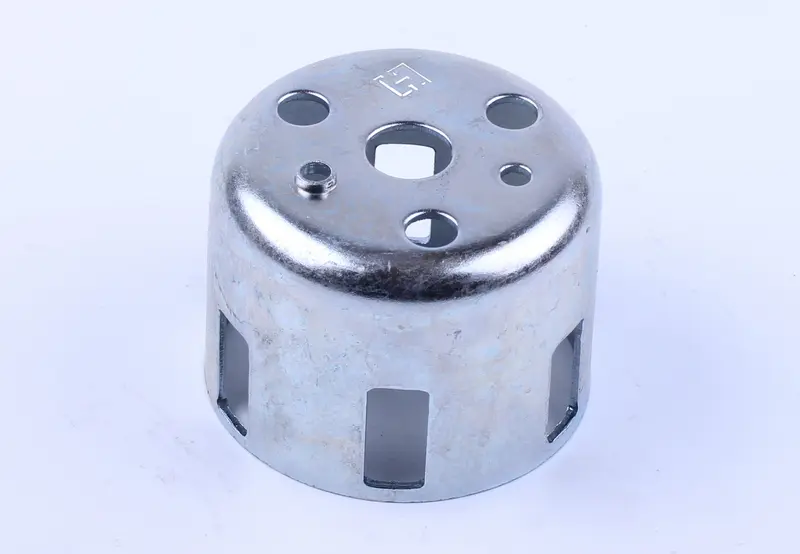

Деталь имеет форму цилиндрического стакана с открытой стороной. На боковой стенке расположены прямоугольные окна, в торцевой части — центральное отверстие и несколько отверстий вокруг него. При подборе значение имеет не только общий диаметр: форма участков зацепления, глубина стакана и его положение относительно стартера определяют, смогут ли зацепы уверенно захватывать деталь и свободно отходить после пуска.

Когда требуется замена

Стакан проверяют, если шнур вытягивается, а двигатель проворачивается с пропусками, зацепление срывается или при пуске слышен металлический стук. Поводом для замены служат трещины, деформация стенки, повреждение посадочного места и выработка на кромках, с которыми соприкасаются зацепы. Даже небольшое смещение деформированного стакана может вызывать касание соседних деталей. При этом проскальзывание бывает связано и с износом самих зацепов, поэтому их состояние проверяют вместе со стаканом.

Что сверить при подборе

Сопоставьте новую деталь со снятой: наружный диаметр, высоту, форму центрального отверстия, расположение остальных отверстий и геометрию боковых окон. Отдельно проверьте способ крепления и расстояние, на которое стакан выступает от места установки. Совпадения обозначения двигателя недостаточно, если установлен другой вариант ручного стартера. Слишком глубокий или мелкий стакан меняет положение зацепов относительно кромок; несовпадение посадки мешает закрепить его без перекоса.

Сохраните снятую деталь для сравнения, даже если она повреждена. Неповреждённые участки помогают проверить расположение отверстий и форму посадки, а размеры деформированной стенки лучше дополнительно сверить с ответными деталями. Обратите внимание на следы трения внутри корпуса стартера: они могут указывать на перекос крепления или неправильное взаимное положение деталей, которое одной заменой стакана не устранить.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. Снимают ручной стартер, запоминают расположение крепежа и освобождают стакан по порядку разборки конкретного двигателя. Посадочную поверхность очищают, проверяют крепление и устанавливают новую деталь без перекоса. Крепёж затягивают по требованиям двигателя; попытка притянуть неподходящий стакан усилием может деформировать его или повредить посадку.

До окончательной сборки осмотрите зацепы стартера, их возвратные пружины и крепёж. Изношенные или заедающие зацепы могут быстро повредить кромки нового стакана. После сборки, при исключённом запуске двигателя, плавно потяните шнур и проверьте захват, возврат механизма и отсутствие задеваний. Если зацепление срывается или появляется скрежет, повторно проверьте посадку и соответствие деталей: продолжение пусков с таким дефектом увеличивает износ механизма.
