Шестерня коленвала распределительная для мотоблока 195N (12Hp) AMG

Распределительная шестерня коленвала для мотоблока 195N (12Hp) AMG передаёт вращение от коленчатого вала к механизму газораспределения. Через зубчатое зацепление она участвует в согласовании движения поршня с открытием и закрытием клапанов. При замене важны не только посадка на вал, но и правильное взаимное положение шестерён: ошибка при сборке нарушает фазы газораспределения и может привести к повреждению двигателя.

Конструкция и причины замены

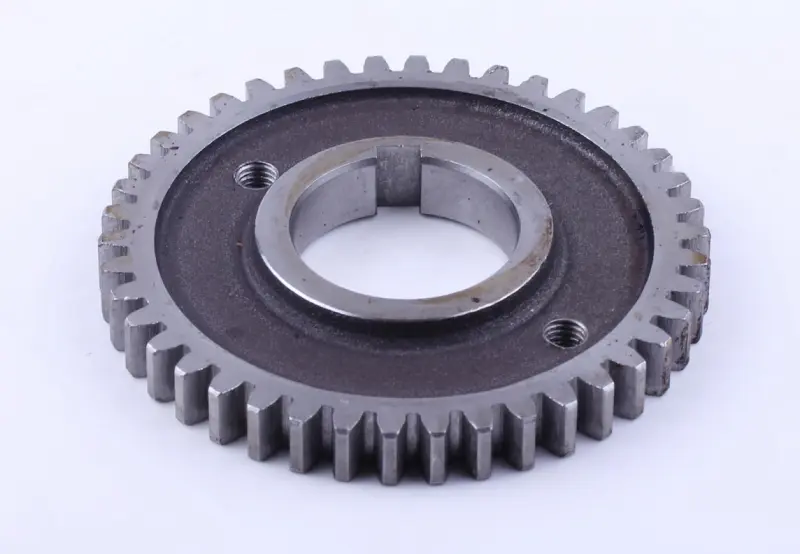

Деталь имеет наружный зубчатый венец с прямыми зубьями, центральную ступицу с посадочным отверстием и шпоночным пазом. На торцевой поверхности расположены два резьбовых отверстия. Шпоночное соединение задаёт положение шестерни относительно вала, поэтому состояние паза и ответной шпонки имеет такое же значение, как сохранность зубьев.

Шестерню меняют при сколах, трещинах, заметной выработке рабочих поверхностей зубьев или повреждении посадки. Разбитый шпоночный паз и следы смещения на валу также требуют внимания. Посторонний стук со стороны зубчатого привода и увеличенный люфт служат поводом проверить зацепление, однако сами по себе ещё не указывают на неисправность именно этой детали. После разборки осматривают весь венец: локальное повреждение легко пропустить, если проверить только доступный участок.

Что сверить при подборе

Сопоставьте новую шестерню со снятой по числу зубьев, наружному диаметру, ширине венца и профилю зацепления. Отдельно проверьте диаметр посадочного отверстия, ширину и глубину шпоночного паза, общую толщину и выступ ступицы относительно торца. Совпадение только диаметра или общего вида не обеспечивает правильную работу: другая геометрия зубьев либо смещение венца изменят контакт с ответной шестернёй.

Ориентируйтесь на обозначение двигателя и размеры прежней детали вместе. Если старая посадка сильно изношена, её замер дополняют проверкой участка коленвала и требованиями ремонтной документации двигателя. Также сравните расположение конструктивных отверстий и установочных меток, если они предусмотрены. Несоответствие нельзя компенсировать подтачиванием шпонки, расточкой отверстия или принудительным совмещением зубьев.

Установка и проверка

До снятия очистите место работы и зафиксируйте ориентацию шестерни, положение штатных меток и порядок расположения соседних деталей. Для демонтажа применяйте подходящий съёмный инструмент согласно конструкции двигателя; удары по зубьям могут повредить венец и вал. После снятия проверьте шпонку, паз коленвала, посадочную поверхность, ответную шестерню и предусмотренные крепления. Повреждённую шпонку и изношенные сопряжённые детали заменяют, иначе люфт останется и ускорит износ новой шестерни.

Способ посадки и фиксации выбирают по ремонтной документации двигателя. Усилие при монтаже прикладывают к ступице подходящей оправкой, не нагружая зубья. При сборке совмещают штатные метки газораспределения и проверяют, что деталь заняла положенное место на валу. До запуска вручную проворачивают механизм предусмотренным для двигателя способом: заедание, упор или неравномерный ход требуют остановить сборку и проверить установку. После проверки восстанавливают снятые крышки и уплотнения; повреждённые прокладки повторно не используют.
