Шестерня вторичного вала КПП Z-39/Z-40 (тип 2) AMG

Шестерня вторичного вала КПП Z-39/Z-40 (тип 2) AMG предназначена для ремонта коробки передач. Она участвует в передаче вращения через зубчатое зацепление. От состояния зубьев и посадки на валу зависят равномерность работы передачи, шум и способность механизма передавать нагрузку без ударов. Деталь подбирают по снятой шестерне и устройству конкретной коробки.

Конструкция и обозначение

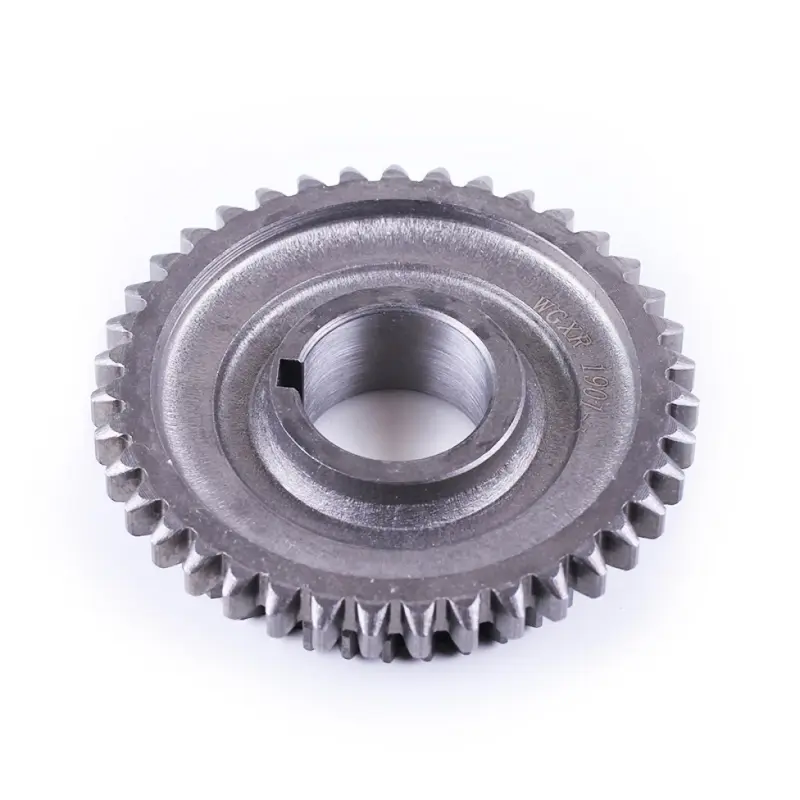

Шестерня имеет наружные зубья, выступающую центральную ступицу и сквозное посадочное отверстие с пазом. При подборе важны не только контур зубчатого венца, но и расположение ступицы относительно торцов. Разница в этих элементах может изменить положение шестерни на валу и мешать правильному зацеплению с соседней деталью.

В обозначении Z-39/Z-40 буква Z относится к числу зубьев; здесь указаны значения 39 и 40. Для подбора сохраните полное обозначение вместе с «тип 2», а количество зубьев обязательно сверьте со снятой шестерней. Одного совпадения чисел недостаточно: посадка, ширина и взаимное положение поверхностей также должны соответствовать коробке передач.

Когда нужна замена

Причиной разборки КПП могут стать гул на отдельной передаче, повторяющийся стук при вращении или рывки под нагрузкой. Эти признаки требуют проверки, поскольку похожие проявления бывают при износе подшипников и нарушении положения валов. Саму шестерню заменяют при сколах и трещинах зубьев, глубоком выкрашивании контактных поверхностей, заметной деформации или повреждении посадки.

Осмотрите также паз и внутреннюю поверхность отверстия: разбитые кромки и следы проворачивания указывают на проблему соединения с валом. Новый зубчатый венец не устранит люфт, если повреждён сам вал или сопряжённые детали. Износ шестерни часто сопровождает работа с недостаточной смазкой, загрязнённым маслом, перекосом валов или ударными нагрузками.

Что сверить при подборе

• Число зубьев, их профиль и направление, наружный диаметр зубчатой части.
• Диаметр посадочного отверстия, ширину и глубину паза.
• Общую толщину детали, ширину венца и высоту выступающей ступицы.
• Форму обоих торцов и положение шестерни относительно соседних деталей на валу.

Сравнивайте очищенные детали, отдельно проверяя посадочные поверхности измерительным инструментом. Изношенный участок может дать ошибочный размер, поэтому полезно сопоставить измерения с неповреждённой поверхностью и документацией коробки. Несовпадение профиля зубьев или посадки способно вызвать тугое вращение, неправильный контакт в зацеплении и ускоренное повреждение пары.

Особенности установки

При разборке зафиксируйте ориентацию шестерни и порядок расположенных рядом шайб, втулок и фиксаторов, если они предусмотрены конструкцией. Проверьте ответную шестерню, опоры вала и детали фиксации. Изношенные сопряжения устраняют одновременно, иначе новая шестерня будет работать с прежним перекосом или люфтом.

Посадочные поверхности очищают от загрязнений и остатков повреждённых деталей. Шестерню устанавливают способом, предусмотренным конструкцией КПП, без ударов по зубьям. После сборки проверяют осевой зазор, надёжность фиксации и плавность вращения без заеданий. Смазку и контроль работы выполняют по требованиям конкретной коробки передач; при заклинивании или постороннем стуке причину устраняют до работы под нагрузкой.
