Шестерня ведомая переднего/заднего хода Z-43 КПП/6 AMG

Ведомая шестерня переднего/заднего хода Z-43 КПП/6 предназначена для передачи вращения в коробке передач. Обозначение Z-43 указывает на 43 зуба. При ремонте её подбирают взамен изношенной или повреждённой шестерни, сверяя не только число зубьев, но и посадку, профиль зацепления и геометрию детали.

Конструкция и назначение

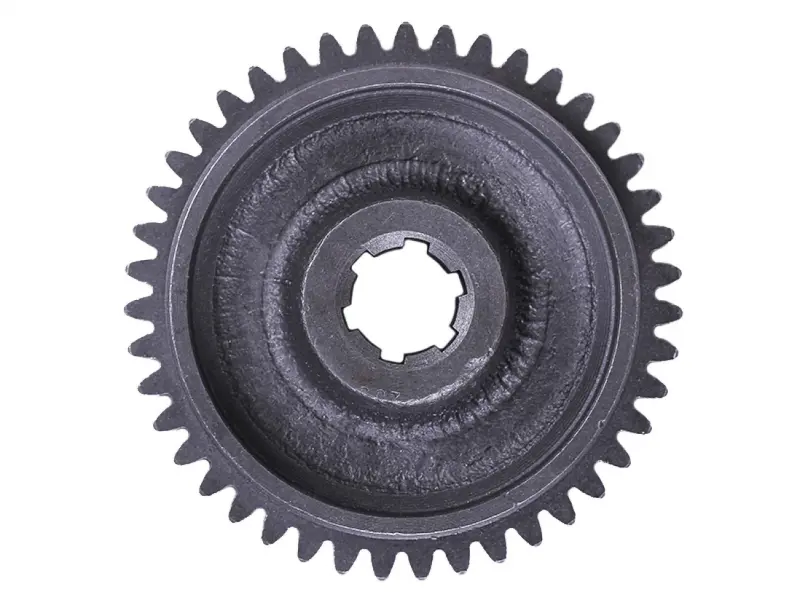

Шестерня имеет наружный зубчатый венец, центральную ступицу и отверстие с внутренними выступами и пазами. Венец входит в зацепление с ответной шестернёй, а центральная посадка обеспечивает соединение с валом. На боковой поверхности выполнено кольцевое углубление. Форма ступицы и расположение венца относительно посадки важны для правильного положения детали внутри коробки.

Для нормальной работы зубья должны плавно передавать нагрузку, а посадка — удерживать шестерню без недопустимого люфта. Совпадения одного наружного диаметра недостаточно: различия в толщине, вылете ступицы или форме центрального отверстия могут помешать сборке либо нарушить зацепление.

Когда требуется замена

Поводом для осмотра служат усилившийся гул коробки, стук под нагрузкой, рывки при движении и металлические частицы в масле. Эти признаки требуют проверки всей сопряжённой пары: шум может быть связан также с люфтом вала или износом подшипников. Шестерню оценивают после очистки, осматривая зубья по всей окружности и поверхности центральной посадки.

Сколы, трещины, выкрашивание рабочих поверхностей зубьев, глубокие задиры и заметная деформация посадочных пазов — причины заменить деталь. Ударные нагрузки, недостаток смазки и перекос валов ускоряют повреждение зацепления. Если устранить только повреждённую шестерню, сохранив причину износа, новая деталь тоже будет работать с перегрузкой.

Что сверить при подборе

• Число зубьев — 43, а также их профиль, ширину и направление.
• Наружный диаметр венца, общую толщину и размеры ступицы.
• Форму и размеры центрального отверстия, количество и расположение внутренних выступов и пазов.
• Положение венца относительно ступицы и поверхности, которыми шестерня прилегает к соседним деталям.
• Обозначение КПП/6 и соответствие конструкции снятой шестерне.

Сравнивать удобнее с очищенной старой деталью и схемой конкретной коробки. Сильно разбитая посадка не подходит как единственный образец для измерений: дополнительно проверяют вал. Ошибка в профиле зубьев изменяет контакт в паре, а неверная посадка приводит к люфту или не позволяет установить шестерню на место.

Особенности установки

При разборке сохраняют порядок расположения втулок, шайб, дистанционных и стопорных деталей, если они предусмотрены конструкцией. После снятия шестерни осматривают ответный венец, вал и его опоры. Повреждённые сопряжённые детали заменяют по результатам проверки; установка новой шестерни в пару с сильно изношенными зубьями ускоряет её износ.

Посадочные поверхности очищают, шестерню устанавливают в предусмотренной ориентации и фиксируют штатным способом. Ударами по зубьям её не осаживают. До закрытия коробки проверяют свободное вращение, зацепление и осевой зазор по требованиям конкретной КПП. Сборку завершают с подходящей смазкой, затем проверяют включение передач и отсутствие заеданий без нагрузки.
