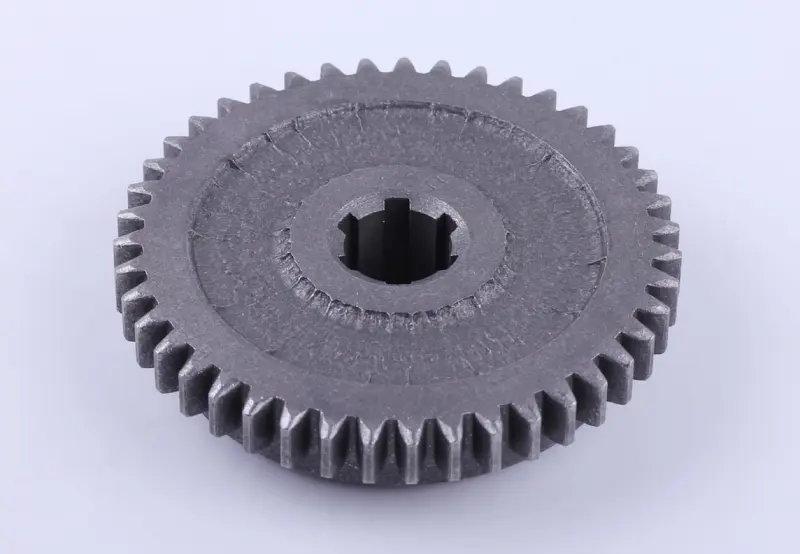

Шестерня вала переходного редуктора Z-43 (12 колесо) AMG

Шестерня вала переходного редуктора Z-43 (12 колесо) AMG служит для передачи вращения и крутящего момента через зубчатое зацепление. Обозначение Z-43 указывает на 43 зуба. Деталь устанавливают при ремонте редуктора, когда повреждены зубья или изношено соединение с валом. Для подбора нужны не только число зубьев и название: посадка и геометрия должны соответствовать снятой шестерне.

Зубья и соединение с валом

Шестерня имеет наружный зубчатый венец и центральное отверстие с внутренними шлицами. Венец взаимодействует с ответной шестернёй, а шлицы связывают деталь с валом и передают усилие между ними. При осмотре оценивают обе зоны: целые зубья не исключают износа посадочного отверстия. Разбитые шлицы могут давать люфт даже при сохранном венце.

Поводом для проверки становятся усилившийся гул редуктора, стук при смене нагрузки, рывки и металлические частицы в смазке. Эти признаки сами по себе не доказывают неисправность именно шестерни: похожие проявления бывают при износе подшипников и нарушении положения валов. После разборки ищут сколы, трещины у основания зубьев, выкрашивание на контактных поверхностях и неравномерную выработку. Повреждения часто связаны с перегрузками, недостатком смазки или перекосом зацепления.

Что сверить при подборе

Сравните число и профиль зубьев, наружный диаметр, общую толщину и ширину зубчатого венца. Для посадки проверьте число и форму внутренних шлицев, размеры отверстия и длину участка, который соединяется с валом. Также имеют значение форма торцов, выступы вокруг отверстия и положение шестерни относительно соседних деталей. Одинаковое число зубьев при разной геометрии не обеспечивает правильного зацепления.

Снятую деталь полезно сопоставить с деталировкой именно своего редуктора. Посмотрите, какими поверхностями шестерня упирается в соседние детали, где расположены шайбы, втулки и фиксаторы. Ошибка по толщине или посадке может изменить осевое положение и зазоры: шестерня начнёт задевать соседние детали либо работать краем зуба. Несоответствие шлицев приводит к затруднённой сборке или люфту на валу.

Замена и проверка

До снятия запомните ориентацию шестерни и порядок расположения деталей на валу. Удалите остатки смазки и продукты износа, осмотрите шлицы вала, ответную шестерню и подшипники, которые удерживают вал. Если сопряжённые зубья повреждены, замена только одной шестерни может быстро привести к повторной выработке. Изношенные фиксаторы и повреждённые уплотнения, снятые при разборке, также требуют внимания.

Устанавливайте шестерню с сохранением предусмотренных упоров и фиксации. Не забивайте её ударами по зубьям: если посадка не совпадает, усилие не устранит причину. Способ монтажа, осевые зазоры и смазку выбирают по устройству конкретного редуктора. После сборки проверьте плавность вращения без нагрузки, отсутствие заеданий и касания соседних деталей. Возвращаться к работе под нагрузкой стоит после проверки сборки и смазки зацепления.
