Шатун для мотоблока P65F (ZS) AMG

Шатун для мотоблока P65F (ZS) соединяет поршень с коленчатым валом двигателя и передаёт усилие между ними. При работе он испытывает повторяющиеся нагрузки, поэтому состояние обеих головок и точность посадок напрямую влияют на работу двигателя. Его меняют при повреждении посадочных поверхностей, деформации, трещинах или износе, который уже не позволяет сохранить требуемые зазоры.

Устройство детали

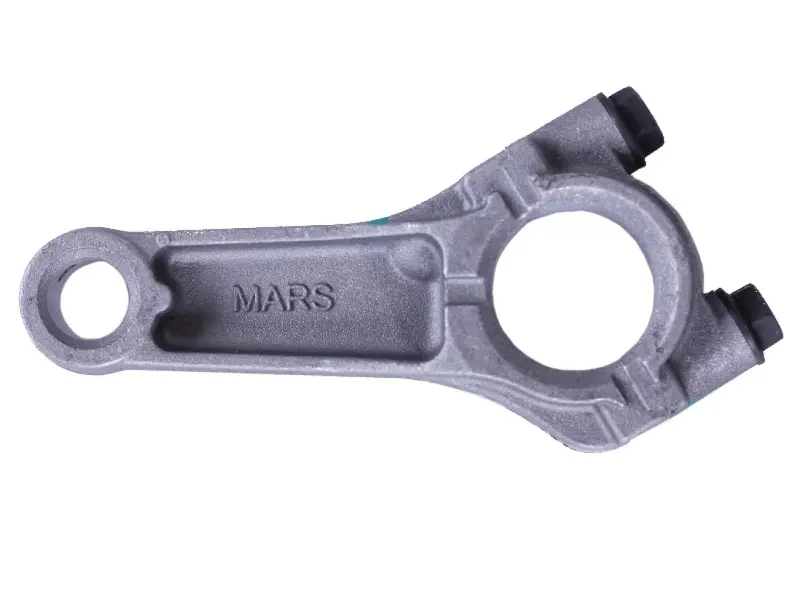

Шатун имеет малую головку под поршневой палец и большую головку для соединения с шейкой коленвала. Большая головка выполнена разъёмной: её крышка стягивается двумя болтами. Такая конструкция позволяет собрать соединение вокруг шейки вала. Между головками расположен стержень с рёбрами и углублением; на нём нанесена маркировка MARS. Эту надпись можно использовать как дополнительный ориентир при сравнении деталей, но решающими остаются размеры и посадки.

Когда требуется замена

Поводом для проверки служат стук из картера, заметный люфт в соединениях и следы перегрева после разборки. На снятом шатуне ищут задиры, трещины, повреждения отверстия под палец и поверхности большой головки. Сам по себе стук ещё не указывает на неисправность именно шатуна: необходимо проверить сопряжённые поверхности пальца и коленвала. Если они изношены, установка одной новой детали не устранит причину люфта.

К типичным причинам повреждения относятся недостаточная смазка, загрязнение масла, перегрев и нарушение затяжки крепежа. При обнаружении задиров стоит установить, почему соединение работало с повышенным трением. Иначе новый шатун может получить те же повреждения. Трещины, изгиб и повреждение посадок нельзя компенсировать более сильной затяжкой крышки.

Что сверить при подборе

Сравните снятую деталь с заменой по расстоянию между центрами головок, диаметрам и ширине посадок, форме стержня и расположению крепежа крышки. Отдельно проверьте соответствие поршневому пальцу и шейке коленчатого вала. Если на старом шатуне есть отверстия или другие элементы подвода масла, их расположение также должно совпадать. Сходный внешний контур не заменяет измерения: небольшое расхождение может изменить зазор или положение поршня.

Особенности установки

Замена требует разборки двигателя и доступа к поршню и коленвалу. До снятия запоминают ориентацию шатуна и крышки, а при сборке руководствуются указаниями для конкретного двигателя. Крышку сохраняют в паре с её шатуном и не подменяют крышкой от старой детали. Посадочные поверхности очищают, осматривают и смазывают согласно требованиям сборки. Одновременно проверяют поршневой палец, его фиксаторы и состояние шейки коленвала; повреждённые сопряжённые детали заменяют.

Болты крышки затягивают в установленной последовательности с моментом, указанным в документации двигателя. После сборки проверяют зазоры и свободное вращение коленвала без заеданий. Неверная ориентация, неподходящая посадка или неправильная затяжка могут привести к стуку, перегреву соединения и повреждению двигателя. Проверку проводят до запуска, когда ошибку ещё можно исправить без повторного износа деталей.
