Шайба регулировочная первичного вала КПП Mini AMG

Регулировочная шайба первичного вала КПП Mini AMG нужна при сборке и ремонте коробки передач для выставления осевого зазора. Она занимает предусмотренное конструкцией место в пакете деталей вала и своей толщиной влияет на их осевое положение. Правильно подобранная шайба помогает выдержать нужный зазор: детали не должны быть зажаты, но и избыточное перемещение вдоль вала недопустимо.

Конструкция и назначение

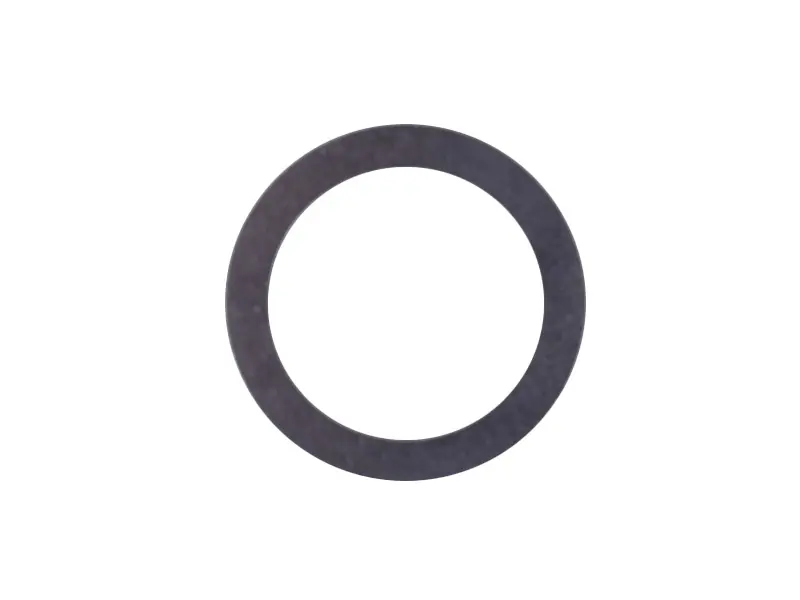

Шайба имеет плоскую кольцевую форму с центральным отверстием, без разреза и крепёжных отверстий. При подборе здесь существенны сразу три размера: внутренний диаметр, наружный диаметр и толщина. Отверстие должно соответствовать посадке, наружный контур — помещаться в отведённом пространстве, а толщина — обеспечивать требуемую регулировку. Даже небольшое отличие по толщине может изменить зазор, поэтому внешне одинаковые кольца нельзя считать взаимозаменяемыми без измерения.

Когда требуется замена

Повод осмотреть шайбу — разборка КПП, обнаруженный осевой люфт или замена деталей, от которых зависит положение первичного вала. На снятом кольце проверяют обе плоские поверхности и кромки. Задиры, выработка, трещины, деформация и заусенцы мешают правильному прилеганию. Если толщина по окружности отличается из-за износа, использовать такую деталь как образец для точного подбора нельзя: нужно учитывать фактический зазор собранного механизма.

Шум, тугое вращение и нарушения переключения требуют проверки коробки, но сами по себе не указывают именно на шайбу. Вместе с ней осматривают соседние упорные поверхности, посадки и подшипники первичного вала. Повреждённая опора или изношенная сопряжённая поверхность не исправляется установкой более толстой шайбы. После замены соседних деталей регулировку проверяют заново, даже если прежнее кольцо не имеет заметных повреждений.

Что сверить при подборе

Сопоставьте шайбу со снятой деталью и схемой конкретной КПП: проверьте место установки, оба диаметра, толщину и форму кромок. Диаметры удобно измерять штангенциркулем, толщину — микрометром в нескольких точках на очищенной поверхности. Старую шайбу используют как ориентир по геометрии, а нужную толщину определяют с учётом измеренного осевого зазора и требований к сборке коробки. Случайная плоская шайба подходящего диаметра не обеспечивает точность регулировки.

Особенности установки

При разборке сохраняют порядок расположения колец, втулок и других деталей на валу. Посадочные и упорные поверхности очищают, проверяют на повреждения, затем устанавливают шайбу на предусмотренное место с соблюдением схемы сборки. Она должна прилегать ровно, без перекоса и попадания загрязнений между поверхностями. Количество регулировочных шайб выбирают по конструкции КПП; произвольно добавлять кольца для устранения люфта не стоит.

После сборки проверяют осевой зазор и свободное вращение вала по процедуре обслуживания конкретной коробки. Слишком большая суммарная толщина может зажать детали и вызвать нагрев, слишком малая — оставить лишний осевой ход и ускорить износ сопряжений. Если зазор не соответствует требуемому, причину устраняют до эксплуатации: повторно проверяют подбор шайбы, порядок сборки и состояние соседних деталей.
