Подъемник в сборе нового образца Xingtai 120 AMG

Подъемник в сборе нового образца для Xingtai 120 предназначен для подъема и опускания навесного оборудования. Он передает усилие на тяги навески и позволяет изменять положение присоединенного орудия. Такой узел меняют при повреждении корпуса, выраженном износе механизма или неисправностях, при которых восстановление отдельных деталей уже не решает проблему. В обозначении товара сохранен индекс AMG.

Устройство и работа

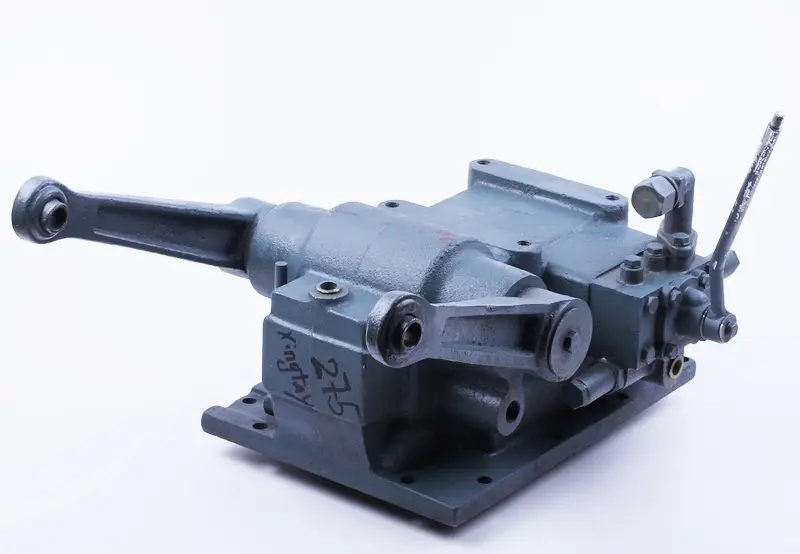

Конструкция объединяет корпус с монтажным основанием, наружные подъемные рычаги и рычаг управления. В основании предусмотрены крепежные отверстия, а на концах подъемных рычагов — проушины для соединения с тягами. Через эти соединения усилие передается навесному оборудованию, поэтому состояние отверстий, пальцев и фиксаторов влияет на люфт всей навески. При замене подъемника изношенные сопряженные детали также требуют внимания.

Поводом проверить механизм служат рывки при подъеме, заметный свободный ход рычагов, неполное перемещение навески и самопроизвольное опускание поднятого орудия. Подтеки у корпуса и соединений помогают найти место потери масла. Однако слабый подъем сам по себе еще не означает, что нужно менять весь подъемник: сначала отделяют неисправность механизма от недостаточной подачи масла и заедания тяг. Трещины корпуса и разбитые посадочные места — отдельные основания для оценки замены в сборе.

Что сверить при подборе

Исполнение нового образца нужно сопоставить со снятым подъемником. Сверьте форму и габариты монтажного основания, количество и расположение крепежных отверстий, посадочные поверхности и свободное место вокруг корпуса. Несовпадение этих элементов мешает правильно закрепить механизм даже при сходном внешнем устройстве. Не стоит компенсировать расхождение перекосом корпуса или затяжкой крепежа с усилием.

Отдельно сравните длину и взаимное положение подъемных рычагов, отверстия под соединительные пальцы, расположение рычага управления и точек подключения маслопроводов. Тяги должны соединяться без принудительного смещения, а управление — иметь необходимый ход без упора в соседние детали. Ошибка в геометрии соединений может ограничить подъем, вызвать заедание и увеличить нагрузку на крепления. Обозначение нового образца не заменяет такую проверку.

Замена и проверка

До снятия подъемника опустите навесное оборудование, снимите нагрузку с тяг, остановите двигатель и сбросьте остаточное давление по инструкции к технике. Очистите места соединений, зафиксируйте положение тяг и отсоединяемых магистралей. Открытые масляные каналы закройте от грязи. Тяжелый корпус поддерживайте при отворачивании крепежа, чтобы он не повис на оставшемся болте или трубке.

При установке осмотрите пальцы, втулки, фиксаторы, крепеж и уплотнения разъемных соединений; поврежденные и изношенные детали замените. Очистите сопрягаемые поверхности и закрепляйте корпус без перекоса, соблюдая порядок и момент затяжки из документации техники. После подключения проверьте уровень масла и выполните предусмотренное удаление воздуха. Первый пробный подъем проведите без орудия: оцените плавность движения, ход управления и отсутствие течей. Затем постепенно добавьте нагрузку и проверьте удержание навески, не находясь под поднятым оборудованием.
