Подшипник горизонтального вала рулевого механизма Xingtai AMG

Подшипник горизонтального вала рулевого механизма Xingtai AMG служит опорой вала и снижает трение при его повороте. От состояния этой опоры зависит плавность работы рулевого механизма: изношенные дорожки и шарики могут давать заедание, стук и дополнительный люфт. Деталь подбирают для замены подшипника, который потерял плавность хода или получил повреждения.

Конструкция и обозначение

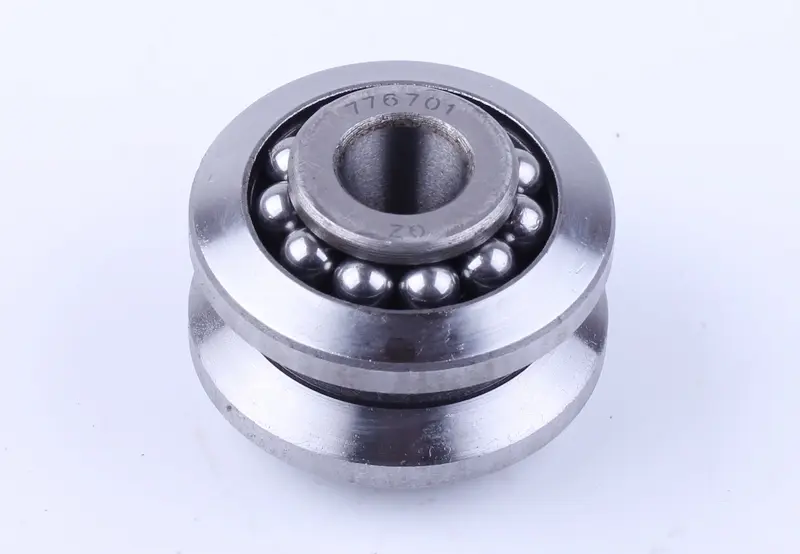

Подшипник имеет центральное отверстие под вал, кольца и открытый ряд шариков. На кольце нанесена маркировка 776701. Её удобно использовать при сопоставлении со снятой деталью, но вместе с обозначением нужно проверять посадочные размеры и форму колец. Открытые поверхности качения требуют чистоты при хранении, разборке и установке: песок и металлические частицы в смазке ускоряют износ.

Когда нужна замена

Повод проверить подшипник — неравномерное усилие на руле, ощущение ступенчатого поворота, стук или люфт в опоре горизонтального вала. Эти признаки могут возникать и из-за соседних деталей, поэтому после разборки оценивают сам подшипник, посадку вала и состояние корпуса. Исправная опора не должна перекатываться с хрустом или цепляться в отдельных положениях.

При осмотре обращают внимание на коррозию, раковины и следы выкрашивания на дорожках, повреждения шариков и трещины колец. Причиной замены также становится износ, при котором штатная регулировка уже не устраняет люфт без тугого вращения. Увеличением затяжки повреждённые поверхности не восстановить: механизм может начать заедать, а нагрузка на детали возрастёт.

Что сверить при подборе

• Сопоставьте маркировку и конструкцию со снятым подшипником.
• Измерьте внутренний и наружный диаметры, общую высоту и размеры посадочных участков.
• Проверьте профиль колец, выступы и поверхности, которыми подшипник опирается на соседние детали.
• Уточните расположение подшипника в конкретном рулевом механизме и способ его фиксации.

Одного совпадения отверстия под вал недостаточно. Ошибка по высоте или профилю кольца меняет положение деталей в корпусе и мешает правильно отрегулировать механизм. Слишком свободная посадка оставляет перемещение в опоре, а чрезмерный натяг способен повредить кольцо или посадочную поверхность.

Установка и проверка

При разборке сохраните порядок расположения шайб, втулок и регулировочных деталей, если они предусмотрены конструкцией. Удалите старую смазку и загрязнения, осмотрите посадочные места, уплотнения и сопряжённые поверхности. Изношенные уплотнения и повреждённые детали опоры стоит заменить одновременно: новый подшипник не устранит разбитую посадку и не защитит механизм от поступающей грязи.

Устанавливайте подшипник без перекоса, прикладывая усилие к тому кольцу, которое садится с натягом. Не передавайте монтажную нагрузку через шарики и не бейте по дорожкам. Смазку, порядок сборки и регулировку выбирайте по руководству конкретного механизма. После сборки проверьте плавность поворота, отсутствие заеданий и лишнего люфта во всём диапазоне движения. Если одновременно добиться свободного хода и правильного зазора не удаётся, повторно проверьте посадку и порядок сборки.
