Педаль газа для мототрактора AMG-2

Педаль газа для мототрактора AMG-2 служит для управления оборотами двигателя ногой. Через механический привод она передаёт нажатие к механизму управления подачей топлива. От свободного хода педали и состояния её соединений зависит, насколько точно водитель может менять обороты при движении и работе под нагрузкой.

Конструкция педали

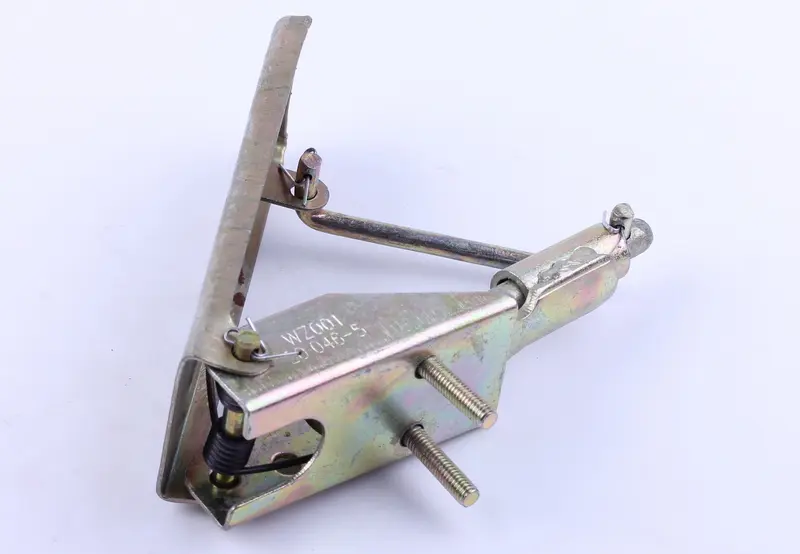

У педали длинная нажимная площадка, опорный кронштейн, рычажная связь и пружина. На кронштейне расположены два выступающих резьбовых крепления. Шарнирные соединения позволяют площадке двигаться относительно основания, а пружина участвует в её возврате после отпускания. При подборе нужно учитывать всю геометрию механизма: совпадения одной лишь формы площадки недостаточно.

Когда требуется замена

Повод осмотреть педаль — заедание, рывки при нажатии, заметный боковой люфт или неполный возврат. У снятого механизма проверьте, нет ли изгиба площадки и рычагов, трещин возле креплений, выработки в шарнирах и повреждений пружины. Ослабленное крепление основания тоже может создавать ощущение неточного управления газом.

Если педаль движется свободно, а обороты меняются с задержкой, стоит проверить связанный с ней привод. Изношенные соединения, перекос тяги или сопротивление в механизме управления подачей топлива могут давать похожие симптомы. Замена самой педали не устранит заедание, которое находится дальше по приводу.

Что сверить со снятой деталью

Сравните форму и положение основания, расстояние между резьбовыми креплениями, их диаметр и доступную длину резьбы. Проверьте длину и наклон нажимной площадки: после установки она должна оставаться доступной для ноги и не упираться в пол или соседние органы управления. Неподходящее расположение креплений мешает закрепить основание без перекоса.

Отдельно сопоставьте расположение шарниров, форму рычага и место присоединения привода газа. Важны направление движения и полный ход педали, а также положение механизма при отпущенной площадке. Ошибка в геометрии может уменьшить полезный ход или оставить привод натянутым, из-за чего двигатель не будет возвращаться к обычным оборотам холостого хода.

Установка и проверка

Работу выполняют при остановленном двигателе на неподвижной технике. До разборки зафиксируйте положение педали, пружины и соединений привода. Отсоедините привод, снимите крепёж основания и уберите старую педаль. Осмотрите посадочное место, ответные соединения и фиксаторы; повреждённые детали крепления и изношенные соединительные элементы замените.

Закрепите новую педаль без перекоса и подключите привод, сохранив предусмотренную для техники схему соединения. Несколько раз нажмите и отпустите площадку при заглушённом двигателе: движение должно быть свободным, без задевания соседних деталей, а возврат — полным. Проверьте удержание пальцев и крепежа. После сборки убедитесь, что отпускание педали возвращает управление газом в исходное положение; эксплуатацию с заедающей педалью начинать нельзя.
