Педаль газа для мототрактора (тип 2) AMG

Педаль газа для мототрактора (тип 2) AMG служит для ножного управления оборотами двигателя через привод газа. Она передаёт движение ноги механизму управления, позволяя менять режим работы двигателя с места водителя. При замене нужно учитывать не только форму самой педали, но и её крепление, направление хода и способ соединения с приводом: от этого зависит, будет ли управление работать в нужном диапазоне.

Конструкция и причины замены

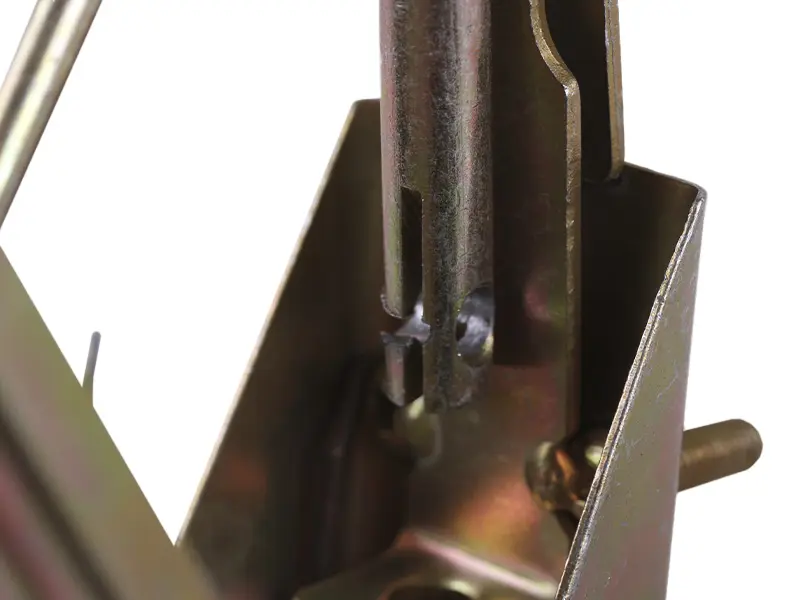

В конструкции есть кронштейн с боковыми стенками, продольные прорези и выступающий поперечный палец. Эти детали стоит сопоставить со снятой педалью, уделяя внимание их расположению относительно креплений. Обозначение «тип 2» сохраняет различие исполнения, но для подбора требуется проверить геометрию соединений. Педаль должна занимать штатное положение и двигаться, не задевая соседние детали и площадку под ногами.

Поводом для проверки педали становятся увеличенный свободный ход, боковое шатание, заедание и неплавное изменение оборотов при нажатии. Замена может потребоваться при деформации кронштейна, повреждении соединений или выработке в местах движения. При этом тугой ход бывает связан и с присоединённым приводом. Чтобы определить причину, проверяют отдельно подвижность педали и состояние соединённой с ней тяги либо троса, если они применены на технике.

Что сверить при подборе

Сравните расположение и расстояния между точками крепления, форму основания, вылет пальца и положение участка подключения привода. Проверьте также высоту и направление рычага, доступное место для его перемещения и крайние положения педали. Лучше сопоставлять не только отдельную снятую деталь, но и её положение на мототракторе: одинаковое на первый взгляд крепление ещё не означает одинаковый ход.

В соединении с тягой или тросом должны совпадать способ фиксации и направление передачи усилия. Слишком большой люфт оставляет часть нажатия без реакции двигателя, а несоответствующая геометрия способна ограничить регулировку или удерживать привод в натянутом положении. Не стоит компенсировать ошибку подбора изгибанием рычага или переносом креплений. Такая переделка меняет ход педали и затрудняет правильную настройку управления.

Установка и проверка хода

Замену выполняют при остановленном двигателе и зафиксированной от перемещения технике. Сначала запоминают положение крепежа и подключения привода, затем отсоединяют его и снимают педаль. Одновременно осматривают ответные отверстия, палец соединения, фиксаторы и механизм возврата, если он предусмотрен конструкцией. Изношенные сопряжённые детали могут сохранить люфт даже после установки новой педали, поэтому их состояние проверяют вместе с местом крепления.

После закрепления педали восстанавливают соединение с приводом и несколько раз проверяют весь ход при выключенном двигателе. Крепёж должен удерживать основание, не зажимая подвижные соединения. Педаль не должна цепляться за окружающие детали, а привод — упираться раньше предусмотренного предела. Свободный ход и положение ограничителей настраивают по руководству мототрактора. Проверку реакции двигателя проводят только после устранения заеданий и проверки возврата управления в исходное положение.
