Подшипник 6009 в корпус редуктора КПП AMG

Подшипник 6009 для корпуса редуктора КПП

Подшипник 6009 AMG предназначен для установки в корпус редуктора коробки переключения передач. Он служит опорой вращающегося вала: снижает трение и помогает сохранять положение вала относительно корпуса и сопряжённых деталей. От состояния этой опоры зависит плавность вращения. Изношенный подшипник может стать причиной шума, нагрева и нарушения зацепления шестерён.

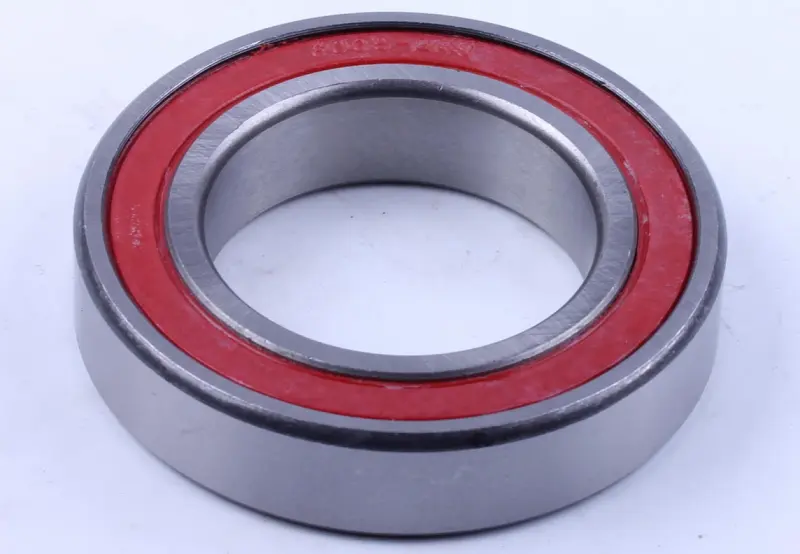

Деталь имеет внутреннее и наружное кольца, между которыми с одной стороны расположено красное кольцевое закрытие. При подборе имеет значение не только обозначение 6009, но и полная маркировка снятого подшипника, включая дополнительные символы. Цвет закрытия не служит критерием взаимозаменяемости: сверяют конструкцию и требования конкретного редуктора.

Когда требуется замена

Повод проверить подшипник — появившийся гул, хруст при вращении, ощутимый люфт вала или нагрев корпуса в области опоры. Такие признаки бывают и при неисправности соседних деталей, поэтому после разборки проверяют сам подшипник и его посадки. Заедание, шероховатый ход, повреждение колец и следы проворачивания в посадочном месте требуют внимания. Замена только подшипника не устранит проблему, если вал или гнездо корпуса уже изношены.

Ресурс опоры сокращают загрязнение, попадание влаги, перекос при сборке и нарушение условий смазывания. Во время замены стоит осмотреть соседние уплотнения, посадочную поверхность вала и гнездо корпуса. Если в редукторе есть стопорные кольца, распорные втулки или регулировочные шайбы, проверяют их состояние и сохраняют порядок расположения. Повреждённые уплотнения заменяют, чтобы причина прежнего износа не осталась в механизме.

Что сверить со снятой деталью

• Полное обозначение на кольце или закрытии подшипника и требования документации к редуктору.
• Диаметр отверстия, наружный диаметр и ширину — по снятой детали и посадочным местам.
• Исполнение закрытий с обеих сторон и дополнительные обозначения, если они есть.
• Способ фиксации в корпусе и на валу, положение упоров и соседних деталей.

Измерения помогают исключить ошибку, но не заменяют сверку маркировки. Подшипник с неподходящей шириной может изменить взаимное положение деталей, а неверная посадка — вызвать проворачивание кольца или чрезмерное обжатие. Не стоит компенсировать несовпадение размеров ударами, подкладками или произвольной доработкой корпуса.

Особенности установки

Перед сборкой очищают посадочные поверхности, удаляют загрязнения и проверяют отсутствие задиров. Подшипник устанавливают без перекоса, используя оправку, которая опирается на запрессовываемое кольцо: наружное при посадке в корпус, внутреннее при посадке на вал. Если обе посадки выполняют одновременно, усилие должно передаваться на оба кольца. Нельзя передавать монтажное усилие через тела качения или давить на красное закрытие.

Способ смазывания и последовательность сборки выбирают по устройству редуктора. После установки проверяют фиксацию подшипника, свободное вращение вала и отсутствие заеданий. Если при затяжке корпуса вращение становится тугим, нужно проверить посадку и расположение сопряжённых деталей до запуска механизма.
