Стопорная пластина болта крепления крышки дифференциала DongFeng 354/404 AMG

Стопорная пластина болта крепления крышки дифференциала DongFeng 354/404 AMG служит для механической фиксации крепежа от самопроизвольного отворачивания. Она дополняет затяжку болта: помогает сохранить его положение при вибрации и переменных нагрузках. При ремонте крепления крышки состояние такой пластины проверяют вместе с болтами, поскольку повреждённый стопор не обеспечивает надёжного удержания крепежа.

Конструкция и назначение

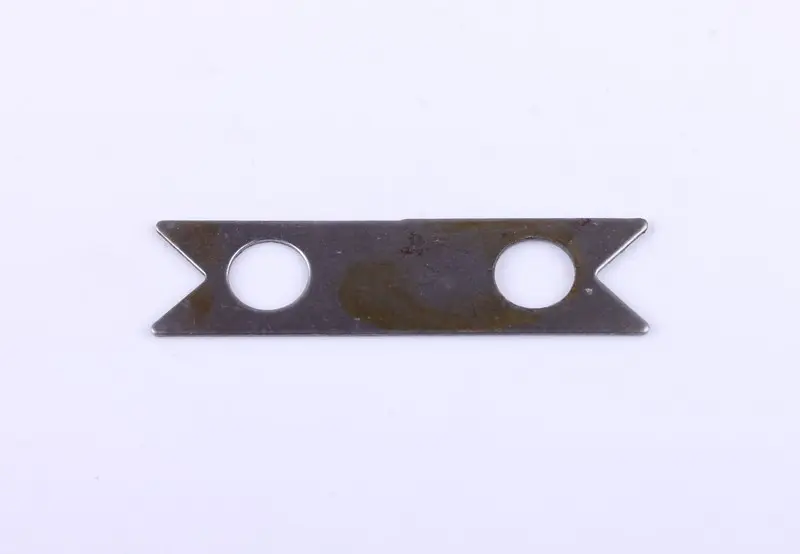

Пластина имеет плоскую вытянутую форму, два круглых отверстия и V-образные вырезы на обоих торцах. Для подбора важны не только отверстия, но и весь контур: он определяет, как деталь располагается рядом с крепежом и прилегающими поверхностями. Пластина должна занять предусмотренное место без перекоса и мешающих выступов. Стопорение выполняют в соответствии с устройством конкретного крепления; сама пластина не заменяет правильную затяжку и исправную резьбу.

Когда требуется замена

Поводом заменить пластину становятся трещины, надрывы по краям, вытянутые отверстия, сильная коррозия и деформация, которая мешает плотному прилеганию. Особенно внимательно осматривают участки, которые отгибались при разборке. Повторное выпрямление и загибание может ослабить их, даже если общая форма сохранилась. Если стопорящая часть повреждена или уже не удерживает заданное положение, возвращать такую деталь в крепление не стоит.

Ослабленный болт — причина проверить не только пластину, но и само соединение. Повреждённая резьба, изношенные грани головки или неплотная посадка крышки требуют отдельного устранения. Новый стопор не исправит эти дефекты. Рядом стоит осмотреть остальные крепёжные детали и места опоры пластины: задиры и загрязнения могут помешать ей лечь ровно.

Что сверить при подборе

Сопоставьте новую пластину со снятой: общую длину и ширину, толщину, диаметр отверстий и расстояние между их центрами. Проверьте форму торцевых вырезов и расположение участков, участвующих в стопорении. Одного совпадения по внешнему контуру недостаточно: смещённые отверстия не дадут установить деталь без натяга, а неподходящая толщина изменит посадку крепежа. Если старая пластина сильно погнута, ориентируйтесь также на крепление крышки и документацию техники.

Особенности установки

До снятия запомните положение пластины и способ фиксации болта. Освободите стопорящие участки, затем разберите крепление, не повреждая опорную поверхность. Очистите место посадки и проверьте состояние болта. Новую пластину сначала приложите без усилия: отверстия должны совпасть, а корпус — расположиться ровно. Не растачивайте отверстия и не подгоняйте контур ударами ради установки неподходящей детали.

Крепёж затягивают в последовательности и с моментом, предусмотренными руководством по ремонту, после чего выполняют стопорение штатным способом. Проверьте, что пластина действительно препятствует повороту крепежа, а её края не мешают соседним деталям. Ошибка подбора или незавершённая фиксация могут привести к ослаблению соединения и нарушению посадки крышки. Аккуратная установка здесь так же существенна, как совпадение размеров.
