Пластина рычага переключения передач DongFeng 240/244 AMG

Пластина рычага переключения передач DongFeng 240/244 AMG служит направляющей для движения рычага при выборе передачи. Фигурный вырез задаёт проходы и ограничивает отклонение рычага за их пределы. Состояние этих направляющих важно для понятного хода переключения: изношенные края или деформация пластины могут мешать попаданию в нужное положение.

Конструкция и причины замены

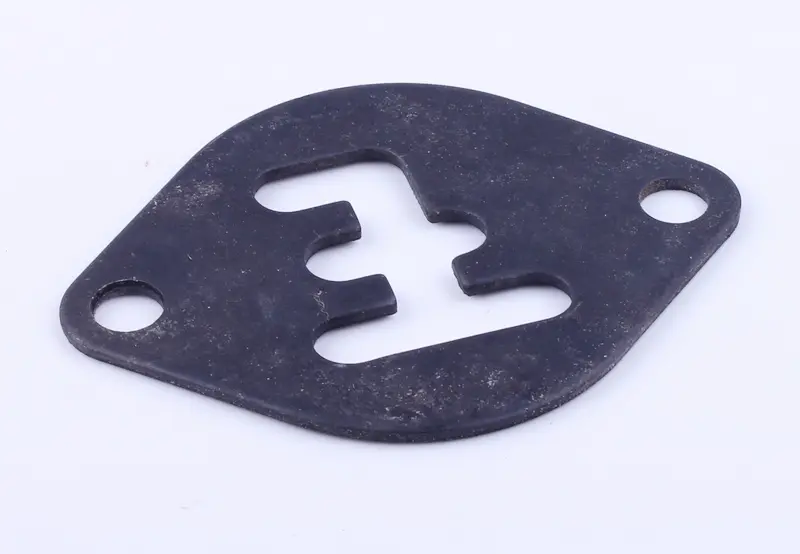

Деталь выполнена в форме плоской пластины с фигурным центральным вырезом и двумя круглыми крепёжными отверстиями по краям. Внутренние выступы разделяют участки прохода рычага. При подборе имеет значение вся геометрия: одинаковый наружный контур ещё не означает совпадения направляющих. Смещённый выступ или другая ширина прорези способны изменить ход рычага даже при совпавших отверстиях крепления.

Пластину проверяют при заедании рычага, появлении лишнего бокового хода или затруднённом выборе привычного положения. Основания для замены — трещины, изгиб, разбитые крепёжные отверстия, заметная выработка на кромках выреза и повреждённые выступы. Такие дефекты могут возникнуть из-за длительного трения, ослабленного крепления или попыток переключить передачу с чрезмерным усилием. Сам по себе тугой ход не доказывает неисправность пластины: одновременно стоит проверить рычаг и его опору.

Что сверить при подборе

Сопоставьте снятую деталь с новой по наружной форме, расположению обоих отверстий и рисунку центрального выреза. Измерьте межцентровое расстояние крепления, диаметры отверстий и толщину старой пластины на участке без выраженной выработки. Отдельно сравните ширину проходов, расположение выступов и ориентацию выреза относительно крепления. Это позволит избежать ситуации, когда пластина устанавливается на место, но ограничивает необходимое перемещение рычага.

Осмотрите посадочную поверхность и крепёж. Если старая пластина смещалась, причину нужно устранить вместе с её заменой: повреждённые отверстия, ослабленные соединения или неровное прилегание не дадут направляющей оставаться в нужном положении. Проверьте также участок рычага, соприкасающийся с вырезом. Глубокие задиры и выраженная выработка на нём могут сохранить люфт или ускорить износ новой детали.

Установка и проверка

Работу выполняют на неподвижной технике с остановленным двигателем и защитой от случайного запуска и перемещения. До снятия запомните ориентацию пластины и положение крепления. Очистите место вокруг неё, чтобы при разборке грязь не попала внутрь механизма. После демонтажа уберите остатки загрязнений с посадочной поверхности и осмотрите доступные соседние детали. Повреждённый крепёж замените, а порядок сборки и затяжку выбирайте по документации техники.

Установите пластину в прежней ориентации, убедитесь в ровном прилегании и закрепите без перекоса. Не подгоняйте несовпадающую деталь расточкой направляющих: это меняет траекторию рычага. После сборки проверьте свободное движение по предусмотренным проходам без чрезмерного усилия. Если рычаг упирается в край или не достигает нужного положения, проверьте соответствие пластины и правильность установки до эксплуатации. Неверная геометрия может мешать полному включению передачи и создавать лишнюю нагрузку на механизм переключения.
