Пластина нажимная тормозного механизма Jinma 244/244 AMG

Нажимная пластина тормозного механизма Jinma 244/244 AMG передаёт усилие внутри тормоза и участвует в прижатии трущихся деталей при торможении. От состояния её контактных поверхностей и правильной посадки зависит, насколько равномерно срабатывает механизм и свободно ли он возвращается после отпускания педали. Такую пластину меняют при повреждении самой детали, а не только из-за общего снижения эффективности тормозов.

Конструкция и причины замены

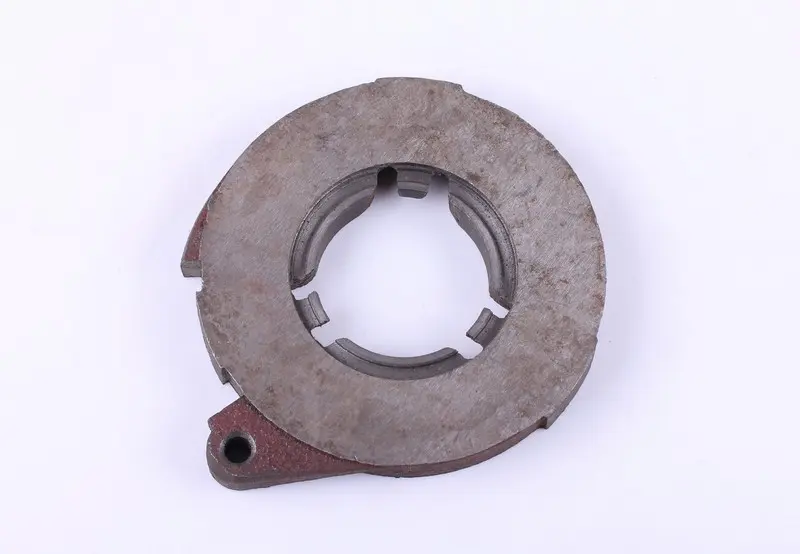

Пластина имеет кольцевую форму с большим центральным отверстием. Внутренний контур выполнен с выступами, вырезами и дугообразными углублениями. На наружной части есть выступающее ушко с отверстием. Эти особенности нужно учитывать при подборе: одинаковый наружный диаметр ещё не означает, что две пластины можно установить в один механизм. Разница в профиле или расположении ушка может помешать сборке и правильной передаче усилия.

Поводом для замены служат трещины, сколы, деформация, глубокие задиры на контактных участках и износ отверстия ушка. Неравномерное торможение, увеличенный ход привода или неполное растормаживание — причины разобрать и проверить механизм, но сами по себе они не доказывают неисправность пластины. При осмотре нужно отделить её повреждения от износа фрикционных деталей и заедания привода. Новая пластина не устранит неисправность соседних деталей.

Что сверить при подборе

Сравните снятую пластину с заменой по наружному диаметру, толщине и размеру центрального отверстия. Затем проверьте внутренний профиль: количество и расположение выступов, вырезов и углублений. Отдельно сопоставьте форму ушка, диаметр его отверстия и положение относительно остальных элементов пластины. Измерять лучше несколько участков: изношенная кромка или повреждённое отверстие могут исказить результат.

Ориентируйтесь на исполнение установленного тормозного механизма и геометрию снятой детали. Пластина должна занимать штатное положение без перекоса и вмешательства в её форму. Рассверливание отверстия, стачивание выступов или подгонка ударом могут нарушить посадку и движение деталей. Ошибка в толщине способна изменить зазоры, а несовпадение профиля — привести к заеданию или неполному прижатию при торможении.

Особенности установки

До разборки зафиксируйте положение пластины и последовательность расположения соседних деталей. Технику надёжно закрепляют от перемещения, а доступ к тормозу организуют по руководству конкретной машины. После снятия очистите посадочные участки и проверьте ответные контактные поверхности, элементы привода, возвратные детали и крепёж. Трещины, выработка или заедание рядом с пластиной требуют устранения до окончательной сборки.

Устанавливайте пластину в прежней ориентации, соблюдая порядок сборки и регулировки тормоза. Не допускайте попадания масла и смазки на фрикционные поверхности; смазывайте только точки, предусмотренные руководством. После сборки проверьте свободный ход механизма, возврат после отпускания педали и отсутствие подклинивания. Проверку торможения проводят на малой скорости на свободной ровной площадке. Если тормоз удерживает после отпускания привода или срабатывает рывками, эксплуатацию прекращают до проверки сборки и регулировки.
