Пластина замковая болтов конической шестерни DongFeng 240/244 AMG

Замковая пластина болтов конической шестерни DongFeng 240/244 служит для стопорения крепежа после затяжки. Она помогает удерживать болты от самопроизвольного отворачивания при работе механизма. Это небольшая, но значимая деталь крепления: ослабление болтов нарушает фиксацию шестерни и может привести к повреждению сопряжённых деталей. Пластину заменяют при ремонте крепления шестерни, повреждении самой пластины или утрате способности надёжно стопорить болты.

Форма и назначение

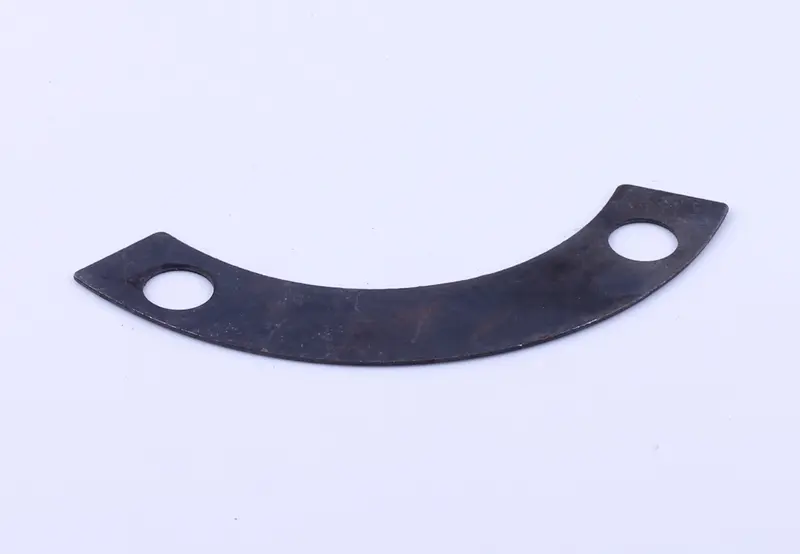

Пластина имеет дугообразную форму с открытым внутренним вырезом и двумя круглыми отверстиями у концов. Такая геометрия требует совпадения не только отверстий под болты, но и всего контура с местом установки. При подборе учитывают положение пластины относительно головок крепежа и соседних поверхностей: она должна занимать предусмотренное место, не мешая сборке механизма. Замковая пластина дополняет затяжку болтов, поэтому использовать её для компенсации повреждённой резьбы или слабой затяжки нельзя.

Когда нужна замена

Снятую пластину проверяют на трещины, надрывы по краям, деформацию возле отверстий и следы смятия в местах контакта с крепежом. Поводом для замены также становятся вытянутые отверстия, глубокая коррозия и повреждение участков, которыми стопорятся головки болтов. После разгибания ранее отогнутых участков нужно особенно внимательно осмотреть места сгиба. Деталь с трещиной или надрывом не стоит возвращать в соединение: при повторном формировании стопора повреждение может увеличиться.

Что сверить при подборе

Сравните новую пластину со снятой: наружный и внутренний контуры дуги, толщину, диаметр отверстий и расстояние между их центрами. Проверьте ширину концов и расположение участков, взаимодействующих с головками болтов. Даже близкая по форме пластина может не подойти, если отверстия смещены или её края не позволяют правильно сформировать стопор. Названия модели недостаточно для проверки геометрии конкретного крепления; полезно сверить деталь с каталогом именно вашего механизма.

Установка и проверка крепления

До разборки запомните положение старой пластины и способ фиксации болтов. При снятии освободите стопорящие участки, затем демонтируйте крепёж и пластину. Очистите прилегающие поверхности от загрязнений и остатков повреждённой детали. Осмотрите головки болтов, резьбу и посадочные поверхности шестерни. Болты с повреждённой резьбой или деформированными головками заменяют; новая пластина не восстановит их правильную посадку.

Установите пластину в предусмотренном положении и убедитесь, что оба отверстия совмещаются без натяга и доработки. Болты затягивают в порядке и с моментом, установленными руководством по ремонту техники, а затем выполняют стопорение предусмотренным способом. Если конструкция требует отгиба края к грани головки, его формируют после окончательной затяжки. Проверьте прилегание пластины, фиксацию каждого болта и отсутствие контакта с подвижными деталями. Перекос, лишние изгибы или неверное положение стопора могут оставить крепёж без надёжной фиксации.
