Пластина замковая DongFeng 240/244 AMG

Замковая пластина DongFeng 240/244 AMG предназначена для механического стопорения крепежа. Такая деталь помогает удерживать крепёжное соединение от самопроизвольного отворачивания при вибрации. Её ставят при восстановлении штатного способа фиксации: исправная пластина дополняет затяжку крепежа, но не заменяет её и не устраняет повреждения резьбы.

Конструкция и назначение

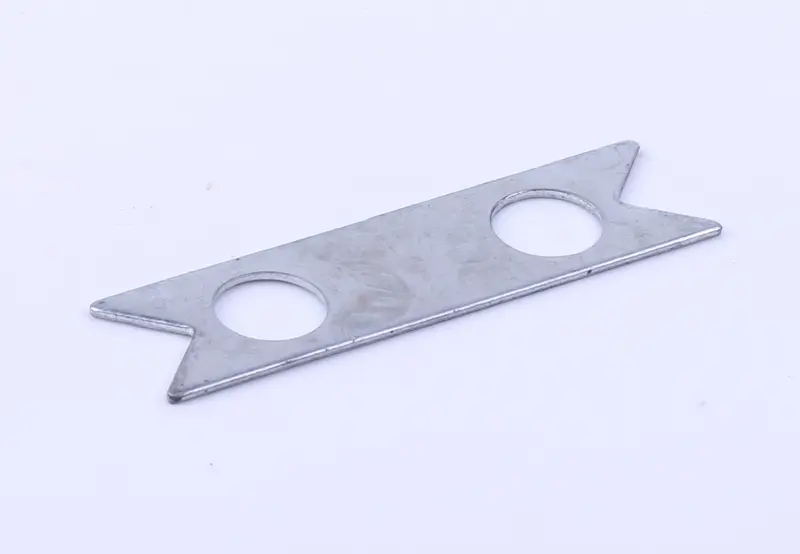

Пластина плоская, вытянутая, с двумя круглыми отверстиями и вырезами на противоположных концах. По краям вырезов образованы выступы. При подборе имеет значение весь контур: отверстия должны совпасть с местами крепления, а концевые участки — занять предусмотренное положение относительно соседних деталей. Серебристый цвет поверхности сам по себе не служит критерием подбора.

Замковую пластину выбирают по образцу снятой детали и схеме конкретного соединения. Даже при совпадении числа отверстий разница в расстоянии между ними или форме концов может помешать установке. Пластина должна прилегать к предусмотренной опоре без перекоса и не попадать под подвижные части механизма.

Когда требуется замена

Поводом заменить пластину служат трещины у отверстий и выступов, надрывы по краям, вытянутые отверстия, сильная коррозия и деформация, мешающая прилеганию. Особое внимание уделяют участкам, которые отгибали при разборке. Повторное сгибание ослабляет такие места: внешне целый край может треснуть при очередной фиксации. Если крепёж уже ослаблялся, осматривают также его резьбу и опорные поверхности.

Что сверить со снятой деталью

• Общую длину, ширину и толщину пластины: они определяют её посадку и положение в соединении.
• Диаметры отверстий и межцентровое расстояние: крепёж должен проходить без принудительного смещения пластины.
• Расположение вырезов и форму выступов: от них зависит возможность штатного стопорения.
• Положение пластины при сборке и зазоры до соседних деталей: после фиксации она не должна мешать движению механизма.

Особенности установки

До разборки запоминают ориентацию старой пластины и расположение стопорящих участков. Снимают её после освобождения фиксации и крепежа, стараясь не повредить опорные поверхности. Место установки очищают от загрязнений и остатков повреждённой детали. Заодно проверяют болты или гайки, а также шайбы, если они предусмотрены конструкцией; детали с сорванной резьбой и повреждёнными гранями заменяют.

Новую пластину сначала укладывают без усилия и проверяют совпадение отверстий. Крепёж затягивают по требованиям обслуживаемого соединения, затем выполняют предусмотренное стопорение. Если конструкция требует отгиба края, его делают в установленном месте после затяжки. Подгонять неподходящую пластину расточкой отверстий или произвольным изгибом не стоит: это меняет посадку и может ослабить фиксацию.

После сборки проверяют прилегание пластины, положение её концов и отсутствие контакта с подвижными деталями. Перекос, недостаточное зацепление стопорящего участка или трещина после отгиба требуют устранения до начала работы. Неправильно подобранная пластина может оставить крепёж без надёжного стопорения, даже если само соединение удалось собрать.
