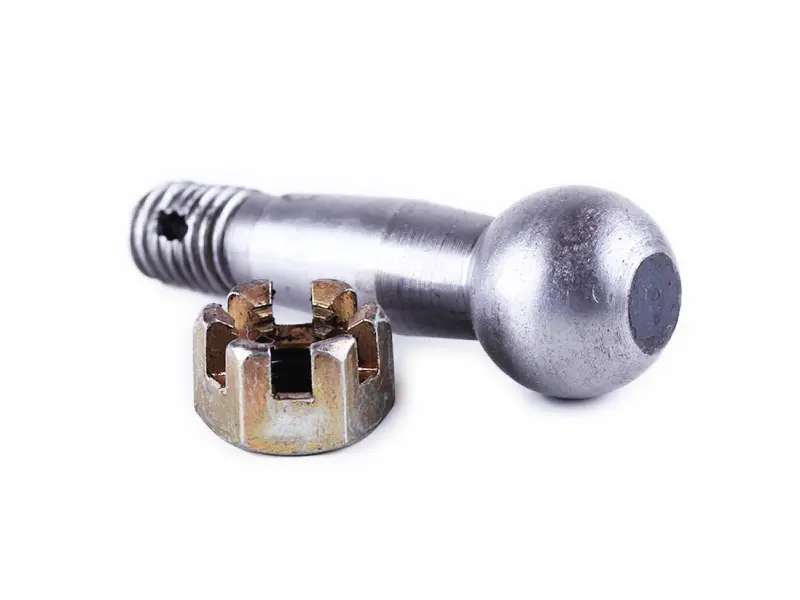

Палец шаровый рулевой тяги Xingtai 220 с корончатой гайкой

Палец шаровый рулевой тяги Xingtai 220

Шаровый палец отвечает за подвижное соединение рулевых тяг минитрактора Xingtai (Синтай) 220 с рычагами поворотных кулаков передней оси. Через него усилие от рулевого механизма доходит до колес, поэтому исправность этой детали напрямую определяет точность руления, отсутствие люфта на руле и предсказуемое поведение трактора при работе с навесным оборудованием и на переездах.

Деталь стальная: сферическая головка, гладкая цилиндрическая шейка и резьбовой хвостовик с поперечным отверстием под шплинт. Комплектная корончатая гайка затягивается по резьбе, а шплинт проходит через отверстие и прорезь короны, поэтому соединение не раскручивается от постоянной вибрации и знакопеременных нагрузок, характерных для рулевой трапеции трактора.

Когда пора менять палец

Износ шарнира проявляется постепенно: сначала появляется небольшой свободный ход руля, затем стуки в передней части на неровностях и уводы трактора в сторону на мягком грунте. Если поднять переднее колесо и покачать его руками, изношенное соединение отзывается ощутимым щелчком. Другие типичные поводы для замены — выработка сферической головки «эллипсом», задиры и потемневший металл в зоне трения, сорванная или вытянутая резьба хвостовика, а также разбитое отверстие под шплинт после долгой работы ослабленного соединения.

Как подобрать деталь

Перед покупкой снимите старый палец и сравните его с новым по ключевым размерам: диаметру сферической головки, длине и диаметру шейки, диаметру и шагу резьбы хвостовика, положению отверстия под шплинт относительно торца. Посадочное место в наконечнике тяги должно принимать головку плотно, без качания и без закусывания. Заодно осмотрите ответные части — вкладыши, обойму наконечника и пружину поджатия: если они разбиты, новый палец разобьется так же быстро, поэтому шарнир имеет смысл восстанавливать целиком.

Преимущества

• Стальная сферическая головка держит знакопеременную нагрузку рулевой трапеции и дольше сохраняет плотность шарнира, чем выработанная деталь.
• Корончатая гайка в комплекте позволяет собрать соединение сразу, не подбирая крепеж отдельно.
• Поперечное отверстие под шплинт дает надежную фиксацию затяжки: соединение не ослабевает от вибрации двигателя и ударов передней оси.

Установка

Работайте на ровной площадке с заглушенным двигателем и вывешенной или зафиксированной передней частью. Расшплинтуйте и отверните гайку, выпрессуйте старый палец съемником или аккуратными ударами по корпусу наконечника, очистите посадочное место от грязи и старой смазки. Новый палец установите в сухое посадочное место, затяните корончатую гайку и доверните ее до совпадения прорези с отверстием, затем поставьте новый шплинт и разведите его усики. После сборки проверьте свободу хода шарнира во всем диапазоне поворота руля и убедитесь, что тяги не задевают колеса и картеры. Схождение передних колес после замены стоит проверить и при необходимости выставить заново.

Запасной шаровый палец с гайкой полезно держать под рукой в разгар сезона: замена занимает немного времени, а восстановленное соединение сразу возвращает рулю четкий отклик и убирает стуки в передней оси. Для техники Xingtai 220 это одна из тех недорогих деталей, с заменой которых не стоит тянуть — изношенный шарнир быстро расшатывает и наконечник тяги, и рычаг поворотного кулака.
