Ось средней вилки КПП мототрактора DongFeng 250

Ось средней вилки КПП DongFeng 250

Направляющий шток механизма переключения передач для коробки мототрактора DongFeng 250 и однотипных машин серии 240/244/254, собранных по каталогу DF300.37. По этой оси ходит средняя (центральная) вилка, которая передвигает шестерни в картере коробки, поэтому от состояния штока напрямую зависит, насколько чётко и без закусывания включаются передачи.

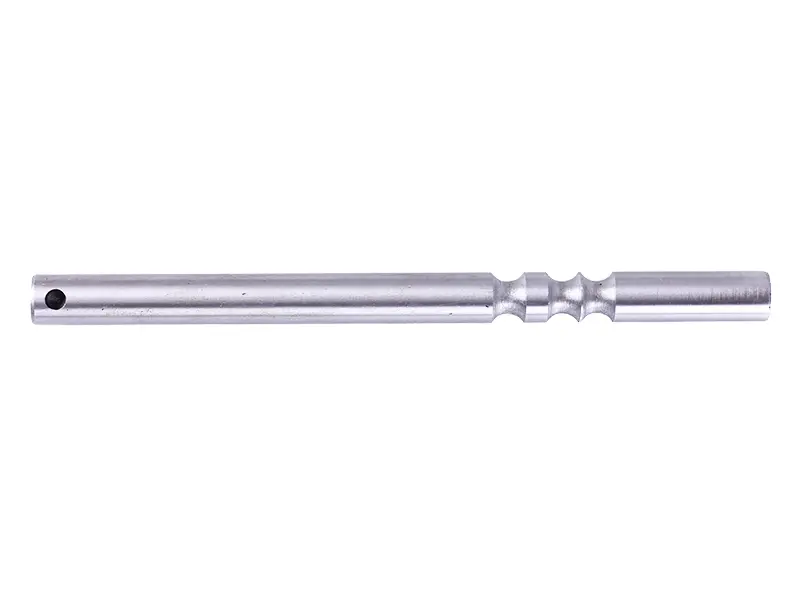

Деталь выполнена как прямой цилиндрический стержень со шлифованной поверхностью скольжения. На одном конце проходит поперечное сквозное отверстие под стопорный штифт, ближе к противоположному торцу выполнена группа кольцевых проточек — посадочных канавок фиксатора. Подпружиненный шарик фиксатора западает в такую канавку и удерживает вилку в положении включённой передачи или нейтрали, не позволяя передаче выбивать под нагрузкой. Утолщённый опорный поясок на торце садится в расточку картера и держит ось от перекоса.

Когда ось меняют

Шток переключения работает в масле, но при попадании абразива и при длительной эксплуатации вырабатывается вместе с втулкой вилки. Типичные причины замены:

• передача выбивает или не держится под нагрузкой — канавки фиксатора разбиты, шарик перестал надёжно западать;
• рычаг переключения ходит с закусыванием, передачи включаются с усилием — на оси появились задиры и наработанные ступеньки;
• заметный люфт вилки на штоке, из-за которого ход рычага стал длинным и неточным;
• изгиб оси после ударной нагрузки или неаккуратной сборки коробки;
• капитальный ремонт КПП, когда старый шток меняют вместе с вилками и фиксаторами.

Как подобрать

Ось подбирают по модели трактора и по месту в коробке: в механизме переключения DongFeng 250 работает несколько штоков, и они различаются длиной, расположением проточек и оформлением концов. Снятую деталь стоит положить рядом со схемой коробки и сверить:

• общую длину и диаметр стержня;
• число и шаг кольцевых проточек;
• расположение поперечного отверстия относительно торца;
• наличие и размер опорного пояска на конце.

Установка

Ось ставят при снятой крышке механизма переключения. Перед сборкой посадочные отверстия картера и втулку вилки промывают, а сам шток смазывают трансмиссионным маслом — сухая установка царапает шлифованную поверхность с первого хода. Важно проследить, чтобы шарик и пружина фиксатора не выпали при заводе оси на место, а стопорный штифт вошёл в поперечное отверстие полностью. После сборки передачи прогоняют вручную: каждая должна включаться с ощутимым щелчком фиксатора и оставаться включённой без удержания рычага.

Новый шток возвращает коробке короткий и внятный ход рычага, убирает самопроизвольное выключение передач и продлевает ресурс самой вилки, которая на изношенной оси быстро разрабатывается по втулке. Если коробку разбирают полностью, деталь имеет смысл брать в паре с вилкой и комплектом фиксаторов.
