Опора рычага переключения оборотов ВОМ DongFeng 240/244 d=15,5 мм (200.38.113)

Опора рычага переключения оборотов ВОМ — стальная деталь механизма управления валом отбора мощности минитракторов DongFeng 240 и DongFeng 244. Она удерживает ось рычага в правильном положении относительно корпуса трансмиссии и задаёт геометрию его хода, когда тракторист выбирает режим работы заднего ВОМ.

Конструкция и назначение

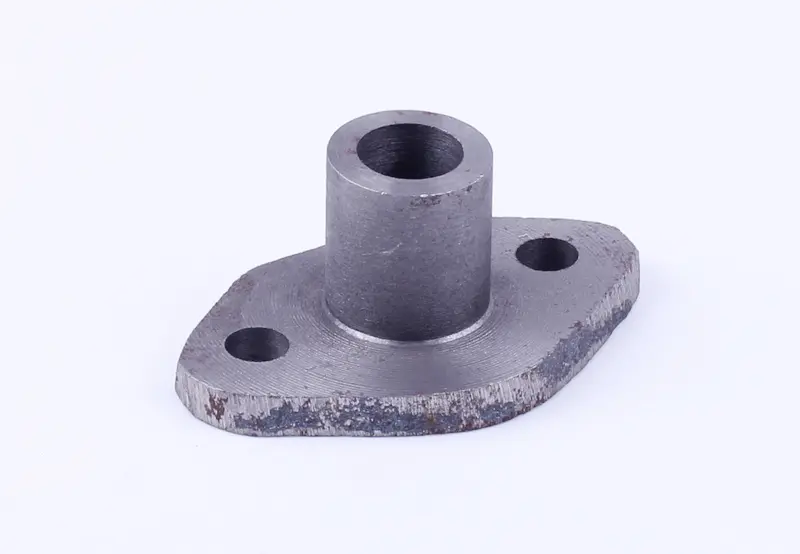

Деталь представляет собой стальную опору с каплевидным фланцем под два крепёжных болта и цилиндрическим приливом, внутри которого проходит отверстие диаметром 15,5 мм. В это отверстие устанавливается ось рычага, а сам рычаг через вилку перемещает муфту переключения оборотов ВОМ. Фланец прижимается к посадочной плоскости корпуса, а прилив работает как направляющая втулка для оси.

Каждое переключение режима нагружает именно эту деталь: усилие с рычага передаётся на стенки отверстия и на болтовое соединение фланца. Массивный фланец и удлинённый прилив дают оси большую площадь опоры, поэтому рычаг меньше перекашивается, а вилка остаётся в одной плоскости с муфтой и не подклинивает при включении.

Когда опору меняют

Замена нужна, когда отверстие под ось разбито и рычаг получил заметный поперечный люфт. Типичные симптомы — режим ВОМ включается не до конца, самопроизвольно выскакивает под нагрузкой, рычаг ходит слишком свободно или, наоборот, закусывает из-за перекоса оси. Опору меняют также при трещинах у крепёжных отверстий, при смятой посадочной плоскости фланца и после разборки трансмиссии, когда деталь уже отработала ресурс вместе с осью и вилкой.

Как подобрать

• Каталожный номер 200.38.113 — по нему позицию проще всего сверить при заказе для DongFeng 240/244.
• Диаметр отверстия 15,5 мм — основной размер подбора: ось рычага должна входить без люфта и без натяга.
• Расстояние между крепёжными отверстиями и их диаметр — измерьте на снятой детали и сравните до установки.
• Высота цилиндрического прилива и толщина фланца — от них зависит вылет оси и положение вилки относительно муфты.
• Состояние сопряжённых деталей — оси вилки переключения оборотов ВОМ и самой вилки: изношенную опору ставят вместе с ними, иначе люфт быстро вернётся.

Установка

Перед монтажом посадочную плоскость корпуса и фланец опоры очищают от заусенцев, старого герметика и грязи — иначе деталь встанет с перекосом. Ось смазывают трансмиссионной смазкой, болты затягивают равномерно, крест-накрест, без перетяжки. После сборки рычаг проверяют на всём ходу: он должен перемещаться без закусываний и чётко фиксировать штатные режимы оборотов заднего ВОМ (540/720 об/мин на DF-244).

Позиция пригодится при плановом ремонте коробки и механизма ВОМ, при устранении люфта рычага и при восстановлении трактора после длительной эксплуатации. Опору обычно берут сразу в комплекте с осью и вилкой переключения — так механизм управления ВОМ собирается с правильными зазорами и рычаг работает чётко с первого включения.
