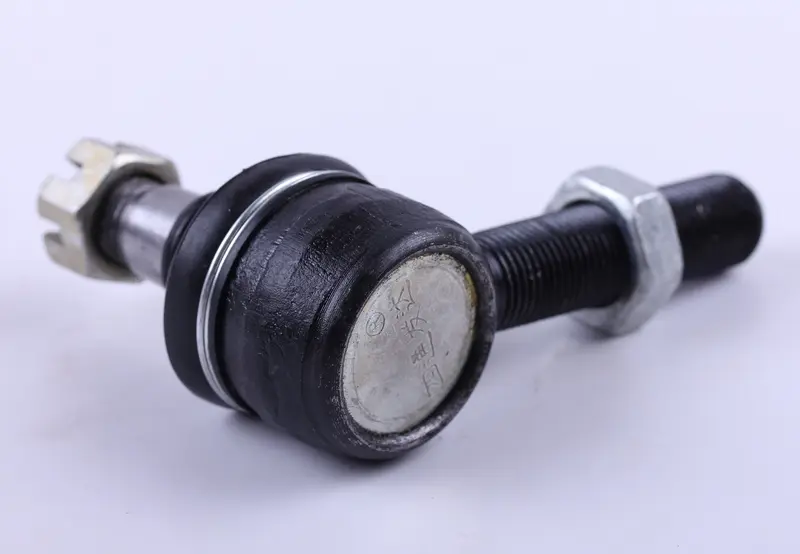

Наконечник рулевой правый М16, конус 15-17 мм для минитрактора DongFeng 240/244

Рулевой наконечник с правой резьбой М16 и посадочным конусом 15–17 мм ставится в рулевую трапецию минитракторов DongFeng 240 и 244. Через него усилие от рулевой тяги передаётся на поворотный кулак переднего моста, поэтому от состояния шарнира напрямую зависит, насколько точно колёса отрабатывают поворот руля и держит ли трактор прямую на ходу.

Конструкция и работа в рулевом приводе

Внутри корпуса работает шаровой шарнир: сферическая головка пальца поворачивается во вкладыше и позволяет тяге двигаться вслед за подвеской и поворотом колёс без заеданий. Шарнир закрыт резиновым пыльником с обжимным кольцом — он удерживает смазку у трущихся поверхностей и не пускает внутрь пыль, воду и абразив, от которых шаровая пара разбивается быстрее всего.

Палец выполнен с конусом 15–17 мм и притягивается в проушину рычага корончатой гайкой под шплинт, что исключает самоотворачивание соединения на вибрации. Резьбовой хвостовик М16 правого направления вкручивается в трубу рулевой тяги и фиксируется контргайкой: именно эта резьба задаёт рабочую длину тяги.

Как подобрать наконечник

Наконечники рулевой трапеции различаются направлением резьбы и размером конуса, поэтому перед покупкой стоит свериться со снятой деталью:

• направление резьбы — здесь правая, обычная; левый наконечник с противоположного конца тяги её не заменяет;
• посадочная резьба хвостовика — М16;
• размер конуса пальца — 15–17 мм, он должен совпадать с отверстием в рычаге поворотного кулака;
• длина корпуса и вылет пальца — сравниваются со старой деталью, чтобы сохранить геометрию трапеции;
• модель техники — трактор DongFeng 240/244 и однотипные машины на этой базе.

Когда наконечник пора менять

Изношенный шарнир выдаёт себя стуком в передней части при езде по неровностям, свободным ходом руля, «плаванием» трактора по колее и неравномерным износом протектора передних колёс. Ещё один явный признак — порванный пыльник: после потери смазки шаровая пара разбивается за считаные часы работы. Проверяют наконечник покачиванием тяги рукой на вывешенном колесе: ощутимый люфт в шарнире означает замену.

Установка и регулировка

Палец выпрессовывают из рычага съёмником, предварительно вынув шплинт и отвернув корончатую гайку. Перед снятием старой детали полезно посчитать витки резьбы или замерить длину выступающей части хвостовика — новый наконечник вкручивают на столько же, тогда схождение останется близким к исходному. После сборки корончатую гайку затягивают и обязательно ставят новый шплинт, контргайку на тяге затягивают до упора, а схождение передних колёс проверяют и при необходимости выставляют заново.

Преимущества

• резиновый пыльник с обжимным кольцом удерживает смазку в шарнире и продлевает ресурс шаровой пары на пыльных полевых работах;
• корончатая гайка под шплинт даёт соединение с рычагом, которое не ослабнет от вибрации и ударных нагрузок;
• резьбовой хвостовик с контргайкой позволяет точно выставить длину тяги и отрегулировать схождение после ремонта.

Наконечники в рулевой трапеции работают в паре, поэтому при замене одной изношенной детали имеет смысл сразу оценить состояние второй и, если люфт есть с обеих сторон, менять их вместе — так рулевое управление трактора снова станет собранным и предсказуемым.
