Насос-дозатор ГУР BZZ-80 для минитракторов Foton 240/244

Насос-дозатор ГУР BZZ-80 для тракторов Foton 240/244

Гидравлический рулевой механизм превращает вращение рулевого колеса в дозированную подачу масла к силовому цилиндру поворота. Узел рассчитан на минитракторы Foton 240 и Foton 244 и повторяет посадочные размеры штатного гидроруля этих машин, поэтому меняется без переделки кронштейна рулевой колонки и приводного вала.

Как работает узел

Внутри корпуса собраны поворотный распределитель и героторная пара. Пока руль неподвижен, поток от шестеренного насоса гидросистемы уходит на слив, а линии цилиндра заперты, и передние колеса удерживают заданное положение. Стоит повернуть руль — распределитель открывает нужную линию, а героторная пара отмеряет объем масла строго пропорционально углу поворота рулевого колеса. Благодаря этому трактор доворачивает ровно настолько, насколько повернут руль, а вместе с остановкой рулевого колеса останавливаются и колеса.

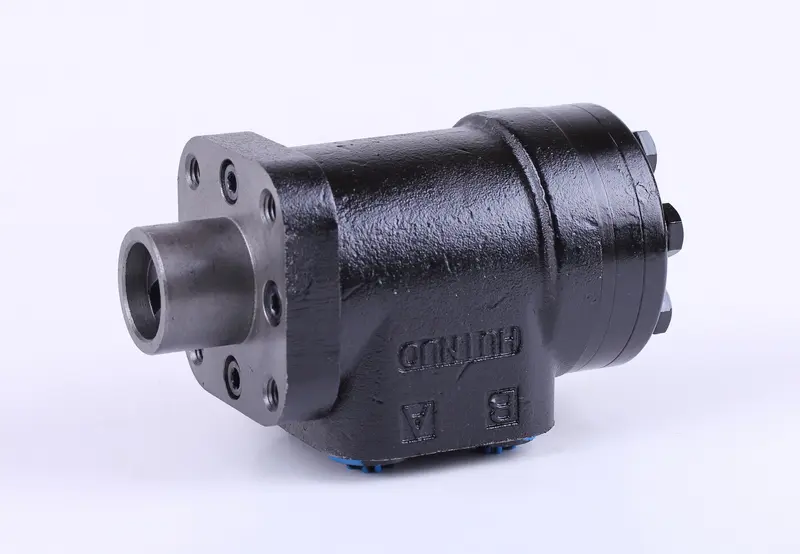

Корпус литой, окрашенный, с фланцем под рулевую колонку и крепежными отверстиями по кругу. В центре фланца находится посадочное гнездо под шлицевой приводной вал колонки. На торце корпуса выведены четыре присоединительных отверстия: напорная линия, слив в бак и две линии на цилиндр поворота; на новом изделии они закрыты транспортными пробками. Обозначения линий отлиты прямо на корпусе, поэтому при подключении шлангов не приходится гадать.

Характеристики

• Тип: героторный насос-дозатор (гидроруль) серии BZZ, типоразмер BZZ-80
• Рабочий объем: 80 см³ за оборот
• Максимальное давление на входе: 16 МПа
• Допустимое противодавление на сливе: 2,1 МПа
• Момент на приводном валу: 1,7–2,5 Н·м
• Вязкость масла: 17–33 сСт, тонкость фильтрации ISO 19/16
• Нормальная температура масла в работе: 20–80 °C
• Каталожный номер: FT254.40.028
• Применяемость: Foton 240, Foton 244 и однотипные минитракторы класса 20–40 л. с.

Преимущества

• Дозирование по 80 см³ за оборот дает привычное число оборотов руля от упора до упора: развороты в конце гона и маневры во дворе не требуют лишней работы руками.
• Пропорциональная подача героторной пары убирает рывки и запаздывание колес — трактор точно держит траекторию даже с тяжелым передним навесным оборудованием.
• Запас по давлению 16 МПа позволяет узлу работать в паре со штатным насосом гидросистемы без падения усилия на руле в нагруженных поворотах.
• Литой корпус с многоболтовым фланцем жестко фиксируется на рулевой колонке и сохраняет соосность привода, от которой зависит легкий возврат руля в нейтраль.

Подбор и установка

При подборе ориентируйтесь на типоразмер: BZZ-80 отличается от BZZ-50 и BZZ-100 рабочим объемом, а значит усилием и числом оборотов руля от упора до упора. Со снятым механизмом сравните диаметр и шлицы приводного гнезда, диаметр фланца и расположение крепежных отверстий, а также размер и резьбу выводов под шланги.

Гидроруль ставят строго соосно рулевой колонке, с осевым зазором около 1 мм между валом колонки и приводным гнездом; винты крепления к колонке вворачивают на глубину не более 15 мм, иначе вал зажимает и руль теряет свободный возврат. Шланги подключают по обозначениям линий на корпусе: напор от насоса, слив в бак, две линии на цилиндр поворота. После сборки систему прокачивают, поворачивая руль от упора до упора на малых оборотах двигателя, доливают масло до уровня и проверяют, что руль свободно возвращается в нейтраль, а колеса не уводит в сторону.

Когда пора менять

Замену обычно делают, когда руль становится пустым в среднем положении, колеса поворачиваются с запаздыванием, трактор самопроизвольно подруливает при неподвижном руле или усилие на руле резко выросло. Еще один повод — течь масла по приводному валу и стыку корпуса. Чаще всего изнашиваются героторная пара и золотниковая втулка, и происходит это от грязного масла, поэтому перед установкой нового механизма стоит промыть бак, заменить масло и фильтр — иначе абразив быстро добьет и новый гидроруль.

Для владельца Foton 240 или Foton 244 такой насос-дозатор возвращает машине легкое и точное управление после сезона тяжелых работ и подходит как ремонтная позиция для минитракторов того же класса, на которых применен гидроруль BZZ-80.
