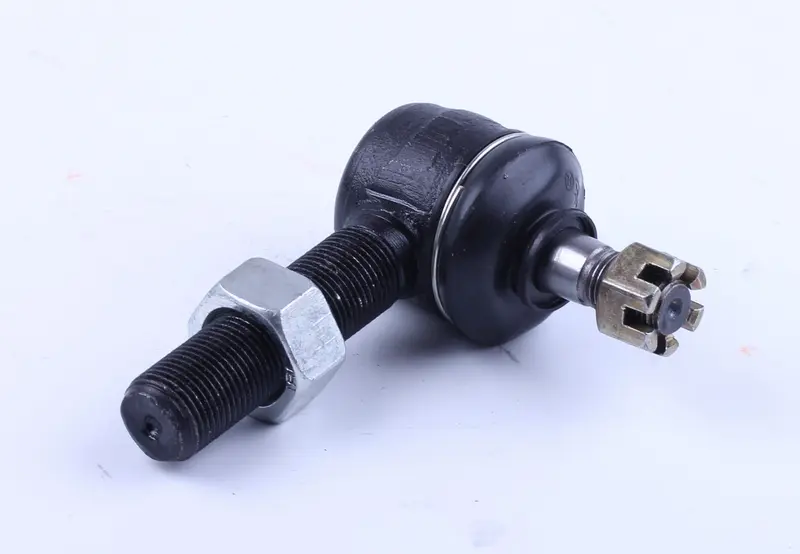

Наконечник рулевой правый М18, конус 12-14 мм, Xingtai 220

Наконечник рулевой правый М18 (конус 12–14 мм) для Xingtai 220

Шарнир соединяет рулевую тягу с поворотным рычагом цапфы и передаёт усилие от рулевого механизма на управляемые колёса минитрактора Xingtai 220. Внутри корпуса работает шаровой палец со сферической опорой, поэтому деталь одновременно отрабатывает поворот колёс и ход передней оси, не создавая закусываний на руле. От состояния именно этих шарниров зависит, насколько точно трактор держит прямую и как быстро откликается на поворот руля под нагрузкой с навесным оборудованием.

Резьбовой хвостовик М18 нарезан с правым направлением и вкручивается в тот конец тяги, где нарезана правая внутренняя резьба. На хвостовике стоит шестигранная контргайка: ею фиксируют наконечник после выставления схождения, а вращение тяги при вкрученных с двух сторон наконечниках меняет её рабочую длину без снятия деталей с трактора. Палец выполнен коническим под посадочное отверстие рычага диаметром 12–14 мм и затягивается корончатой гайкой со шплинтом. Шаровая часть закрыта резиновым пыльником, который удерживает смазку в сфере и не пускает внутрь воду, пыль и грязь с поля.

Преимущества

• Резиновый пыльник сохраняет смазку в шарнире и отсекает абразив, поэтому палец дольше сохраняет плотную посадку без стуков.
• Резьбовое соединение с контргайкой позволяет регулировать схождение и надёжно контрить длину тяги без разборки рулевой трапеции.
• Конический палец под корончатую гайку со шплинтом даёт беззазорную посадку в рычаге и не отворачивается от вибрации на неровной дороге.

Когда наконечник пора менять

Износ шарнира заметен прямо за рулём: растёт свободный ход, появляются стуки в передней части на неровностях, трактор начинает рыскать по прямой, передние покрышки стираются неравномерно. Второй повод для замены — порванный или задубевший пыльник: без него смазка вымывается, в сферу набивается песок, и опора разбивается за считаные месяцы работы. Проверить просто: покачайте тягу рукой — ощутимый люфт или продольное перемещение пальца в корпусе означают, что деталь отработала свой ресурс.

Как подобрать

• Направление резьбы: этот наконечник правый, вместо левого он не встанет — определите, какой конец тяги меняете.
• Резьба хвостовика М18 должна совпадать с внутренней резьбой вашей рулевой тяги.
• Конус пальца рассчитан на отверстие рычага 12–14 мм — замерьте посадочное место снятой детали.
• Подходит и другой технике этого класса, если совпадают направление резьбы, размер М18 и конус пальца.
• Меняйте наконечники парой: второй обычно ходит столько же и вскоре начнёт стучать.

Порядок замены стандартный: ослабить контргайку, расшплинтовать и отпустить корончатую гайку, выпрессовать конус из рычага съёмником, затем посчитать обороты при выкручивании старой детали и вкрутить новую ровно на такое же число оборотов — так схождение останется близким к исходному. После затяжки корончатой гайки ставят новый шплинт, контрят хвостовик и проверяют схождение передних колёс на ровной площадке. Заодно стоит осмотреть вторую тягу и шкворни: если люфт в рулевом остался, источник ищут дальше по трапеции.

Такой наконечник берут и как ремонтную деталь при потере точности управления, и в запас перед сезоном полевых работ — при постоянной езде по колее и разбитым грунтовкам шарниры рулевой трапеции изнашиваются быстрее остальных элементов передней части.
