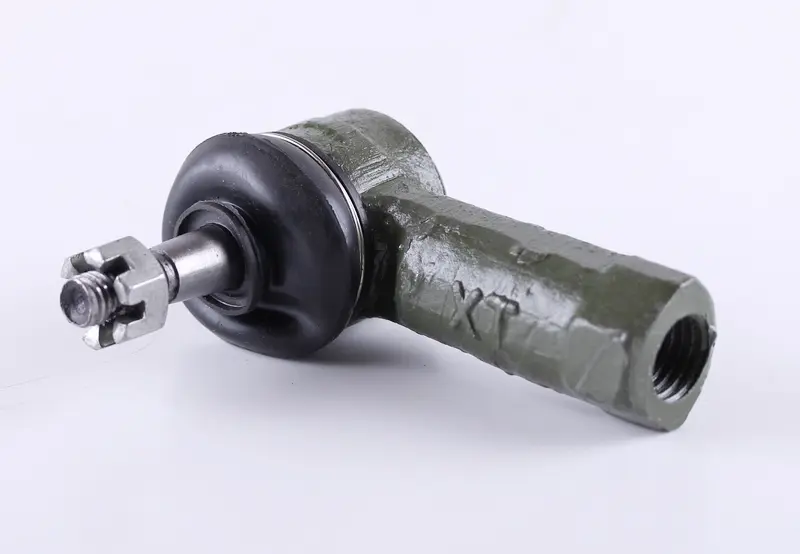

Наконечник рулевой Xingtai 120, правая резьба М15, конус 10-12 мм

Наконечник рулевой Xingtai 120 с правой резьбой М15 и конусом 10-12 мм

Шарнирное соединение рулевой трапеции минитрактора, через которое усилие от рулевого механизма передаётся на поворотный рычаг переднего колеса. Резьбовая часть наворачивается на рулевую тягу, а конусный палец заходит в ответное отверстие рычага и затягивается корончатой гайкой со шплинтом. От состояния этого шарнира напрямую зависят точность руления, отсутствие свободного хода на руле и поведение передних колёс под нагрузкой при работе с навесным оборудованием.

Конструкция

Корпус стальной, литой формы, с шестигранными гранями под рожковый ключ и внутренней правой резьбой М15 под тягу. Внутри корпуса работает шаровой палец с посадочным конусом 10-12 мм, сверху шарнир закрыт резиновым пыльником, который удерживает смазку внутри и не пускает к трущимся поверхностям пыль, влагу и абразив с поля. Хвостовик пальца выполнен под корончатую гайку и имеет сквозное отверстие под шплинт, поэтому конусное соединение фиксируется механически, а не только силой затяжки.

Преимущества

• Резиновый пыльник закрывает шаровое соединение от грязи и воды, поэтому палец дольше сохраняет плотную посадку и не начинает стучать после первых же выездов на грунт.
• Отверстие под шплинт в пальце и корончатая гайка удерживают конус в рычаге при постоянной тряске, так что соединение не ослабевает между сезонными осмотрами.
• Шестигранные грани корпуса позволяют вращать наконечник ключом прямо на тракторе и выставлять схождение, не снимая тягу целиком.
• Конусная посадка пальца обеспечивает выборку зазора при затяжке: соединение садится без люфта, а руление остаётся собранным и предсказуемым.

Как подобрать

Для рулевого наконечника решающих параметров три: направление резьбы, её размер и диаметр конуса пальца. Эта позиция выполнена с правой резьбой М15 и конусом 10-12 мм под трактор Xingtai 120. На поперечной тяге обычно стоит пара наконечников с разным направлением резьбы: правый с одной стороны и левый с другой. Такая пара даёт возможность менять длину тяги простым вращением и точно выставлять схождение, не разбирая соединение. Перед заменой определите, какое направление резьбы было у снятой детали, и измерьте конус посадочного отверстия рычага: на более тяжёлых моделях серии применяются наконечники с более крупной резьбой и конусом, они на Xingtai 120 не подойдут.

Установка и обслуживание

Перед демонтажом отметьте положение старого наконечника на тяге и посчитайте количество оборотов при выворачивании — так новый деталь встанет на ту же глубину и геометрия рулевой трапеции почти не изменится. Конус выпрессовывают съёмником, не выбивая палец молотком через рычаг. Посадочное отверстие очищают от грязи и заусенцев, резьбу тяги прогоняют и смазывают. Новый наконечник наворачивают на тягу, конус затягивают корончатой гайкой и обязательно фиксируют шплинтом; пыльник при сборке не подрезают и не проворачивают. После установки проверяют схождение передних колёс и затягивают контргайку на тяге.

Замена нужна, когда при переезде неровностей появляется стук в передней части, руль получил свободный ход, палец шевелится в корпусе от руки или порван пыльник: с повреждённым пыльником смазка вымывается и шарнир разбивается за несколько недель полевой работы. Разумно менять оба наконечника одной тяги сразу и держать запасной комплект в мастерской, чтобы сезонные работы не останавливались из-за разбитого шарнира рулевого управления.
