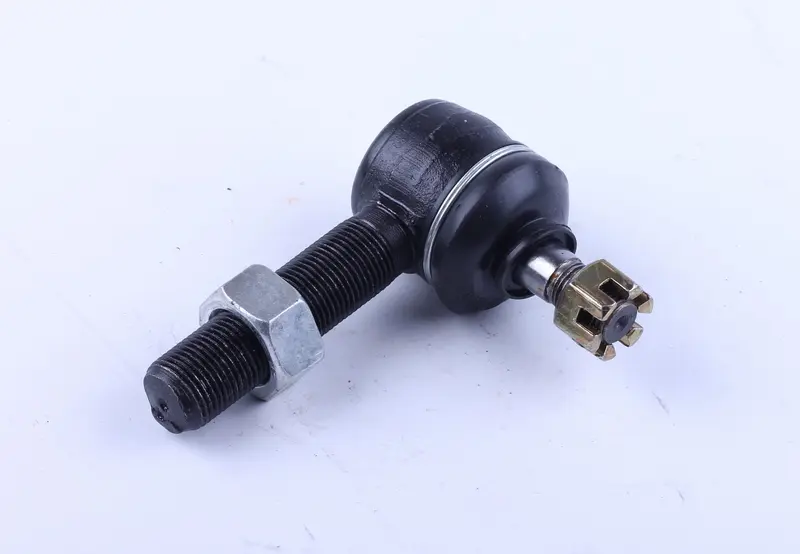

Наконечник рулевой левая резьба М18, конус 12-14 мм для минитрактора Xingtai 24B, Shifeng 244, Taishan 24

Наконечник рулевой левая резьба М18, конус 12–14 мм

Шарнир рулевой трапеции минитрактора: резьбовым хвостовиком деталь вкручивается в рулевую тягу, а конусным пальцем садится в проушину поворотного рычага цапфы. Через эту пару усилие от рулевого механизма доходит до колеса, поэтому исправный наконечник — это чёткий руль без люфта, предсказуемая траектория на развороте в конце гона и ровный ход трактора с навесным орудием или прицепом.

Что представляет собой деталь

Основа конструкции — закрытая сферическая головка, внутри которой работает шаровой палец. Посадка пальца поджата, а выход наружу закрыт уплотнением: смазка остаётся в шарнире, а пыль, вода и грунтовая взвесь внутрь не проходят. Хвостовик стержня имеет левую метрическую резьбу М18 и гранёную контргайку, которая фиксирует наконечник после регулировки. Палец выполнен конусным под посадочное отверстие 12–14 мм, затягивается корончатой гайкой и дополнительно стопорится шплинтом через сквозное отверстие. В торце хвостовика предусмотрено отверстие для подачи смазки в шарнир.

Совместимость и подбор

Деталь относится к рулевому управлению китайских минитракторов и мототракторов среднего класса. Подбирают наконечник не по внешнему виду, а по трём совпадающим параметрам: направление и размер резьбы хвостовика, диаметр конуса пальца и длина стержня, от которой зависит диапазон регулировки схождения колёс.

• Резьба хвостовика — левая, М18. На тяге левая и правая резьба нарезаны с разных концов, поэтому наконечник с левой резьбой становится только на свою сторону.
• Конус пальца 12–14 мм должен совпадать с конусным отверстием поворотного рычага, иначе палец не сядет плотно и соединение быстро разобьётся.
• Применяемость: Xingtai 24B, Shifeng 244, Taishan 24 и близкие по конструкции дизельные минитракторы мощностью 15–24 л. с. с водяным охлаждением.
• Масса детали — около 360 г, габаритные размеры порядка 108×38×71 мм.

Преимущества

• Резьбовой хвостовик с контргайкой позволяет выставить схождение вращением тяги прямо на тракторе и зафиксировать положение, не снимая тягу целиком.
• Конусная посадка пальца с корончатой гайкой и шплинтом держит соединение без разбивания и самоотворачивания на пахоте, грунтовке и постоянной вибрации.
• Закрытый шарнир с уплотнением и отверстием для смазки продлевает ресурс: соединение обслуживается обычным шприцеванием и не сохнет от попавшей грязи.

Когда менять и как установить

Замена нужна, когда в руле появился свободный ход, при покачивании колеса слышен стук в тяге, палец качается в корпусе, а уплотнение порвано или из-под него ушла смазка. Ещё один повод — сорванная либо вытянутая резьба хвостовика и деформированный после наезда на препятствие стержень. Порядок работы простой: расшплинтовать и отпустить корончатую гайку, выпрессовать конус из рычага съёмником, отпустить контргайку и выкрутить старую деталь, считая обороты. Новый наконечник вкручивают на то же число оборотов, сажают палец в конус, затягивают корончатую гайку до совпадения прорези с отверстием и ставят новый шплинт. После сборки схождение проверяют и при необходимости правят, затем затягивают контргайку и прошприцовывают шарнир.

В рулевой трапеции наконечники работают парой и изнашиваются примерно одинаково, поэтому при ремонте разумно сразу брать вторую деталь на противоположный конец тяги — с нужным направлением резьбы. Перед покупкой снимите старый наконечник или замерьте резьбу тяги и конусное отверстие рычага: совпадение по левой резьбе М18 и конусу 12–14 мм — главный признак того, что деталь встанет на место без доработок.
