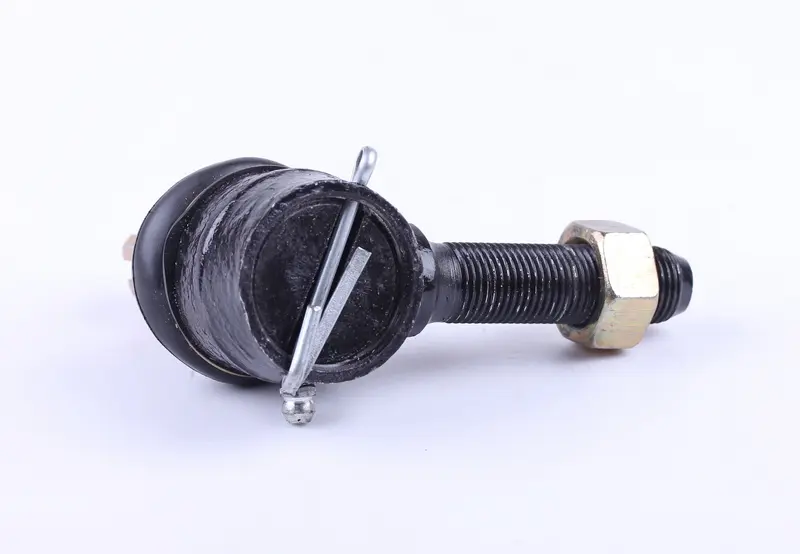

Наконечник рулевой левый М16, конус 15-17 мм, для минитрактора

Наконечник рулевой с левой резьбой М16 (конус 15-17 мм)

Шарнирный элемент рулевой тяги для минитракторов и мототракторов китайской компоновки, где рулевое управление собрано на резьбовых тягах с регулировкой схождения колес. Деталь передает усилие от сошки рулевого механизма на рычаг поворотного кулака и одновременно дает колесу свободу поворота, поэтому от ее состояния напрямую зависит четкость руля и поведение машины на ходу.

Конструкция

Основа детали — цельный корпус с закрытым шаровым шарниром и коническим пальцем. Шарнир закрыт эластичным пыльником, который удерживает смазку внутри и не пропускает пыль, песок и влагу: именно абразив быстрее всего разбивает шаровое соединение. На корпусе предусмотрена пресс-масленка, поэтому шарнир периодически шприцуют обычным рычажным шприцем, не снимая наконечник с техники. Хвостовик с резьбой М16 вкручивается в трубу рулевой тяги и фиксируется контргайкой, а конический палец диаметром 15-17 мм садится в отверстие рычага поворотного кулака и затягивается корончатой гайкой со шплинтом.

Почему резьба левая

Регулируемая рулевая тяга всегда собирается из двух наконечников с разным направлением резьбы: один правый, второй левый. Такая пара работает по принципу талрепа — при вращении трубы тяги оба наконечника одновременно выкручиваются или вкручиваются, и схождение передних колес выставляется за пару минут, без демонтажа деталей. Если по ошибке поставить с двух сторон одинаковую резьбу, регулировка длины пропадает, а настройка начинает самопроизвольно сбиваться при езде. Поэтому перед заменой определяют, какая сторона тяги обслуживается: под левую резьбу подходит только этот вариант.

Преимущества

• Пресс-масленка позволяет обновлять смазку в шарнире по регламенту и надолго оттягивать появление стука и люфта.
• Закрытый пыльник удерживает смазку у пальца и не пускает внутрь абразив, что важно при работе в поле, на грунтовых и пыльных дорогах.
• Резьбовой хвостовик М16 с контргайкой дает точную регулировку схождения без разборки рулевой трапеции.
• Конический палец под корончатую гайку со шплинтом держит соединение затянутым и не дает ему ослабнуть от вибрации.

Как подобрать и не ошибиться

• Направление резьбы — левое. Наконечник с правой резьбой в это место не встанет.
• Резьба хвостовика — М16. Сверьте ее с трубой рулевой тяги, которая уже стоит на технике.
• Конус пальца 15-17 мм: измерьте штангенциркулем посадочное отверстие в рычаге поворотного кулака. Палец другого конуса не сядет плотно и со временем разобьет посадочное место.
• Длина корпуса: приложите снятую деталь рядом с новой, чтобы сохранить исходную геометрию рулевой трапеции и не менять базовые настройки.

Когда пора менять

Явные признаки износа — стук в передней части при проезде неровностей, увеличенный свободный ход руля, машина плавает по прямой и требует постоянных подруливаний, неравномерный пилообразный износ передних шин, а также порванный пыльник, из-под которого ушла смазка. Разбитый шаровой шарнир восстановлению не подлежит и меняется целиком. Если один наконечник уже отработал ресурс, сразу осмотрите второй и саму тягу: они изнашиваются примерно в одном режиме.

Установка

Перед снятием старой детали расшплинтуйте и отпустите гайку пальца, затем выпрессуйте наконечник съемником — выбивать палец молотком не стоит, так деформируется рычаг. Новый наконечник вкручивают в тягу на то же количество витков, что было у старого, палец вставляют в рычаг, затягивают гайку и обязательно ставят новый шплинт. После сборки затягивают контргайку, проверяют схождение на ровной площадке и при необходимости подкручивают трубу тяги. Первое шприцевание шарнира выполняют сразу после установки, дальше — по мере обслуживания передней оси.
