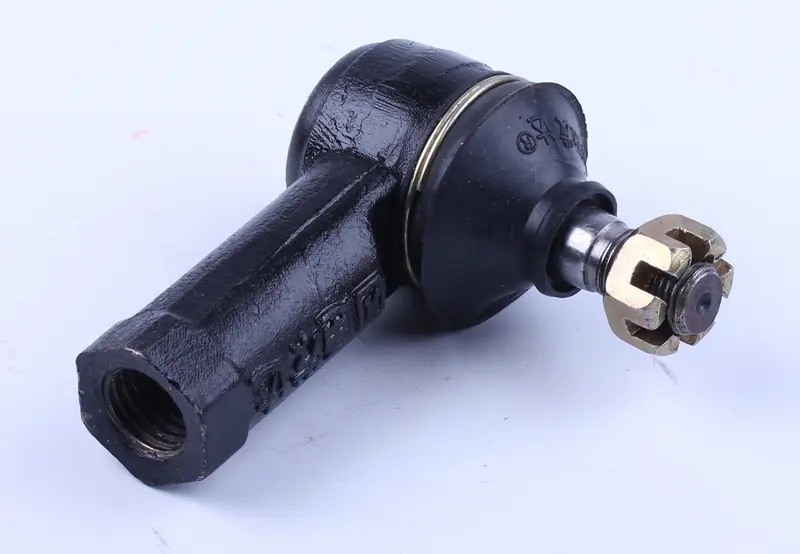

Наконечник рулевой левый М16, конус 12-14 мм, для минитрактора Xingtai 120

Наконечник рулевой с левой резьбой М16 (конус 12-14 мм) для Xingtai 120

Шарнирное соединение рулевой тяги для минитрактора Xingtai 120 и однотипных китайских мототракторов той же размерности. Наконечник связывает рулевую тягу с рычагом поворотного кулака и передаёт усилие от рулевого механизма на управляемые колёса, сохраняя подвижность при работе передней оси на неровном поле и разбитой дороге. Исполнение с левой резьбой: на противоположном конце тяги ставится ответный наконечник с правой резьбой, и такая пара позволяет менять длину тяги простым вращением при регулировке схождения, не разбирая всё соединение.

Конструкция классическая для тракторного рулевого шарнира. Кованый стальной корпус с шестигранным участком под ключ рассчитан на затяжку и на контровку в тяге. Внутренняя резьба М16 служит для ввинчивания в трубу рулевой тяги, шаровой палец имеет конусную посадку под отверстие 12-14 мм в рычаге поворотного кулака. Шарнир закрыт резиновым пыльником с металлическим прижимным кольцом, которое удерживает смазку внутри и не пускает к шару пыль, песок и влагу. В комплекте идут корончатая гайка и шплинт: шплинтовое стопорение для рулевого соединения обязательно, оно не даёт гайке отвернуться от вибрации при работе техники.

Как правильно подобрать

• Направление резьбы: это левый наконечник, и с правым на одной тяге он не взаимозаменяем, иначе регулировка схождения работать не будет.
• Размер внутренней резьбы М16 подбирается по резьбе на трубе рулевой тяги вашего трактора.
• Конус пальца 12-14 мм должен совпасть с посадочным отверстием в рычаге поворотного кулака: слишком мелкий конус провалится, слишком крупный не сядет до упора.
• Общую длину и вылет пальца сравните со снятой деталью, чтобы после сборки остался запас резьбы для регулировки в обе стороны.

Когда деталь пора менять

Шаровой шарнир рулевой тяги относится к изнашиваемым узлам передней оси. О необходимости замены говорят стуки в передней части при проезде неровностей, ощутимый свободный ход руля, запаздывающая реакция на поворот, увод трактора в сторону и неравномерный, пилообразный износ передних шин. Отдельный повод заменить наконечник - порванный или потерявший эластичность пыльник: как только защита нарушена, смазка вымывается, а абразив попадает внутрь шарнира, после чего люфт нарастает очень быстро. Разбитый рулевой шарнир на тракторе с навесным оборудованием опасен, поэтому тянуть с заменой не стоит.

При установке снимите старый наконечник, предварительно посчитав количество оборотов при выкручивании, и вверните новый на столько же - так вы почти сохраните прежнее схождение и упростите последующую точную регулировку. Конус пальца и посадочное отверстие в рычаге обязательно очистите от грязи и старой смазки, посадите палец без перекоса, затяните корончатую гайку и зафиксируйте её новым шплинтом. Затем законтрите наконечник в тяге и проверьте схождение передних колёс.

Рулевые наконечники изнашиваются примерно одинаково, поэтому при ремонте передней оси разумно менять их парой - с левой и правой резьбой сразу. Тогда рулевое управление минитрактора снова становится чётким и предсказуемым, а колёса держат заданный угол при работе с плугом, фрезой, прицепом или косилкой.
